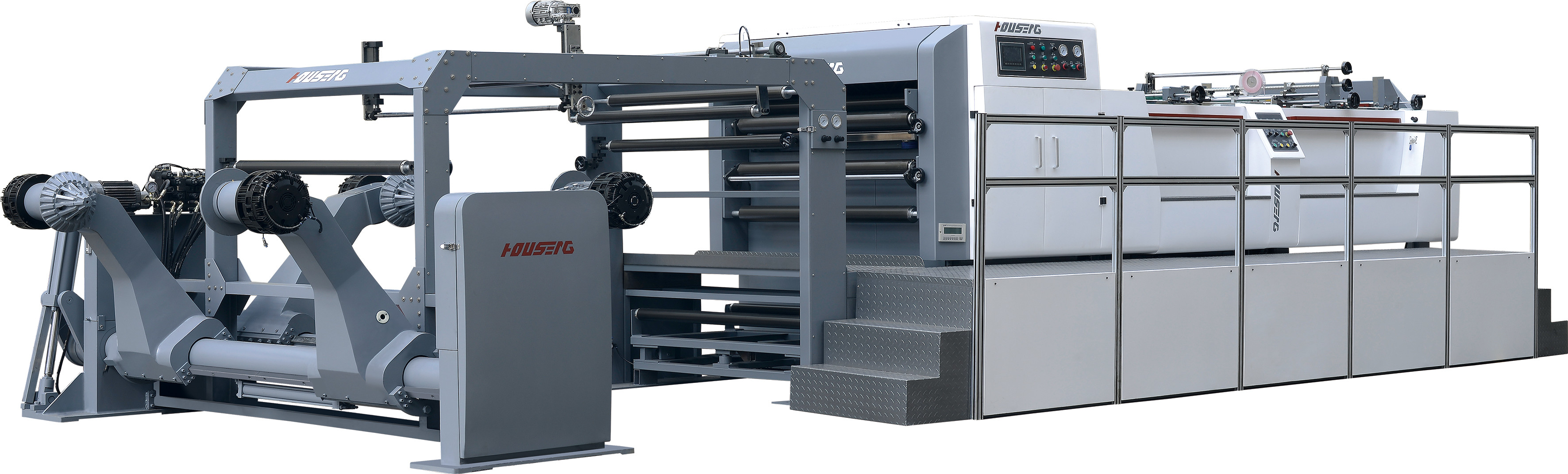

400Coupes/min Servo haute vitesse de précision 400-1450mm Coupeuse de papier à feuilles
Fonctionnalités introduites ♟
La machine de découpe de bobines HSC applique la technique avancée de Grande-Bretagne.
La machine est entraînée par un servomoteur.
La vitesse de coupe du papier est rapide et stable.
Les roulements et les couteaux de coupe précis allemands assurent une grande précision de coupe.
Interface d'ordinateur à écran tactile, fonctionnement simple, structure raisonnable, supports anti-musique, pour assurer un papier lisse.
Cette machine est la machine de traitement du papier qui est très populaire dans l'industrie de la fabrication et de l'impression du papier et améliorera dans une large mesure l'efficacité et les avantages pour votre entreprise.
Spécifications ♟⚲
Coupeuse de feuilles servo haute vitesse de précision
Modèle
ECOO HSC-1400
Type de coupe
Le couteau supérieur coupe en va-et-vient et le couteau inférieur est fixe.
Gamme de papier applicable
50-550g
Max. Diamètre du rouleau de papier
1800mm
Max. Largeur de coupe du papier
1400mm
Plage de longueur de coupe
400-1450mm
Nombre de feuilles coupées
2 feuilles
Précision de coupe
Longueur de coupe 1000mm
Max. Vitesse de coupe
400coupes/min
Max. Vitesse de coupe au mètre
300m/min
Max. Hauteur d'empilage du papier
1500mm
Exigence de source de pression d'air
0.8Mpa
Puissance de conception
380V, 28kw, 3 phases, 50Hz
Poids brut
13000kg référence
12000*4300*2400mm
| Coupeuse de feuilles servo haute vitesse de précision |
| Modèle |
ECOO HSC-1400 |
| Type de coupe |
Le couteau supérieur coupe en va-et-vient et le couteau inférieur est fixe. |
| Gamme de papier applicable |
50-550g |
| Max. Diamètre du rouleau de papier |
1800mm |
| Max. Largeur de coupe du papier |
1400mm |
| Plage de longueur de coupe |
400-1450mm |
| Nombre de feuilles coupées |
2 feuilles |
| Précision de coupe |
Longueur de coupe< 1000mm : ± 0,3 mm
± 0,05 % pour la longueur de coupe du papier >1000mm |
| Max. Vitesse de coupe |
400coupes/min |
| Max. Vitesse de coupe au mètre |
300m/min |
| Max. Hauteur d'empilage du papier |
1500mm |
| Exigence de source de pression d'air |
0.8Mpa |
| Puissance de conception |
380V, 28kw, 3 phases, 50Hz |
| Poids brut |
13000kg référence |
|
12000*4300*2400mm |
Précision de coupe :
Selon la densité, le nombre de rouleaux et le matériau du rouleau de papier, ±0,5 mm pour 1000 mm, ±0,1 % pour plus de 1000 mm et ±0,1 % pour l'accélération ou la décélération. Les données ci-dessus sont basées sur le fonctionnement de coupe stable et la procédure de fonctionnement correcte. (Lorsque le rouleau de papier à couper est un, la longueur du papier à couper est la longueur correcte)
Sortie :
La sortie réelle dépend du matériau du papier, du grammage du papier, de la longueur de coupe, du nombre de rouleaux de papier, de la technologie de l'opérateur et des conditions de fonctionnement, etc.

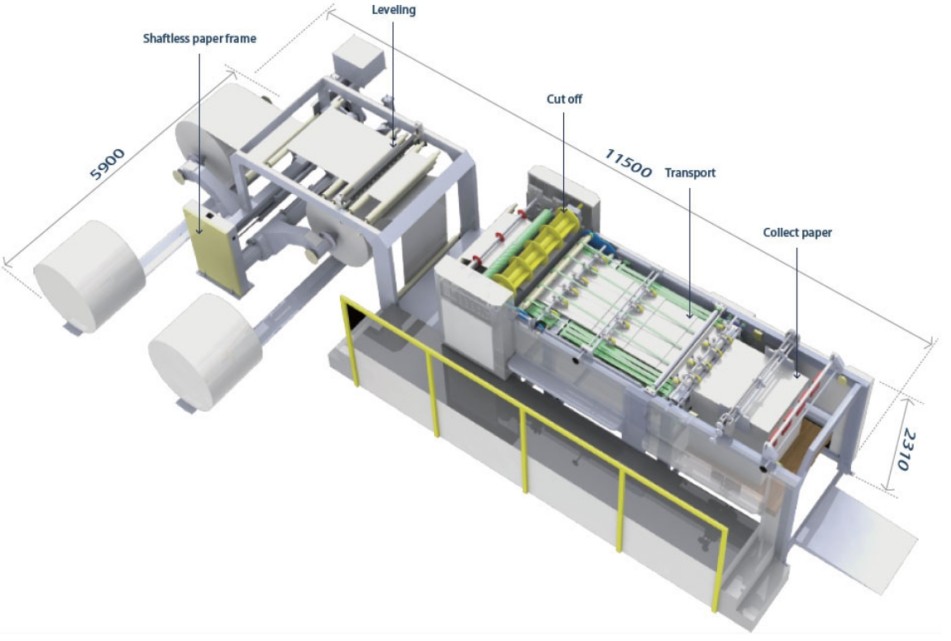

Configuration standard ♟⚲⚜
① Machine de découpe à couteau unique de haute précision
② Système de réglage prismatique automatique pour le papier
③ Système de refente et de collecte des déchets de papier
④ Équipement de comptage et d'insertion d'étiquettes automatique (marquage de comptage)
⑤ Équipement de transport du papier
⑥ Système de contrôle électrique
⑦ Moteur d'entraînement
⑧ Accessoire
⑨ Support de papier à arbre pneumatique à double chaux (support à 2 rouleaux)
⑧ Accessoire par machine
⑩ Système de jogger automatique, support d'empilage de papier à corde contrôlé par moteur
Description de la fonction ♟⚲⚜⚥
|
|
Couteau de refente
Trois jeux de couteaux de refente sont utilisés pour couper et refendre au milieu.
|
|
|
Unité de coupe
Sur le couteau, la méthode de coupe britannique pour réduire la charge et le bruit lorsque le couteau prolonge la durée de vie du couteau. Sur le corps du rouleau de couteau pour le soudage de l'acier a donné un usinage de précision et un réglage de l'équilibre dynamique, réduisant efficacement les vibrations et le bruit du fonctionnement à grande vitesse.
Sous le couteau : bloc de couteau avec moulage intégral en fonte, usinage de précision, bonne stabilité.
Le couteau arrière : fabriqué en acier spécial, usinage de précision du couteau,
longue durée de vie de la lame facilement réglable.
|
|
|
Contrôle électronique (le servomoteur Yaskawa et l'API Siemens)
Communication TPC7062KS et processeur Yaskawa, principalement utilisé dans la production de données d'entrée, surveillance de l'état de fonctionnement de l'équipement et indication d'alarme de panne du système. La série rotative entraîne Yaskawa, la société JAPON Yaskawa I, entraînement rapide, basé sur la production de paramètres d'interface homme-machine à partir de la rétroaction du codeur du rouleau de traction de vitesse réelle et du positionnement précis.
|
|
|
Dispositif bouclé
Le dispositif bouclé est dans le rouleau de papier avant le dispositif de refente pour éliminer le gaufrage ou le pliage du rouleau, afin d'assurer la stabilité de la tension du rouleau de papier. Le rouleau de papier passe d'abord par (jusqu'au bord du rouleau) les composants dans le dispositif de déconvolution, les rouleaux sont des rouleaux de guidage.
|
|
|
Le nouveau dispositif anti-courbure
Éliminez efficacement le gaufrage du rouleau pour rendre le papier plus plat, plus propice à la stabilité de la tension du rouleau de papier.
|
Détails ♟⚲⚜⚥⚮
La structure principale de la machine (porte-couteau et support)
La paroi principale de la machine grâce à l'analyse des éléments finis, l'analyse des vibrations mécaniques et l'optimisation du cadre, utilise la fonte nodulaire de haute qualité pour l'intégration de la conception, et grâce à l'usinage de précision, perfectionne le phénomène de résonance entre les composants de transmission, rend le fonctionnement plus stable, améliore la durée de vie des pièces de roulement.
Système de guidage de bande
Contrôle de qualité des processus strict, système de contrôle servo durable, sans entretien, traitement fin, réponse dynamique élevée, pas de mise en mémoire tampon, positionnement précis, limite du pilote réglable numériquement. L'affichage peut être automatiquement réglé pour la mise en veille pour un fonctionnement automatique, ce qui peut économiser de l'énergie. Le grand écran affiche en temps réel et l'état de fonctionnement du système est clair à l'intérieur.
Moteurs d'entraînement :
1, servomoteur CA et codeur pour couteau transversal
2, moteur CA et transformateur de fréquence pour convoyeur à grande vitesse et convoyeur à basse vitesse
3, moteur CA pour support d'empilage de papier haut et bas
4, moteur CA pour joggers
5, moteur CA pour support de déroulement
6, moteur CA pour la collecte des bords de déchets
La machine avec système de contrôle automatique de la tension, couteaux de refente et de coupe manuels 3 jeux (1 pour la refente et 2 pour la coupe), avec 1 jeu de machine de comptage, système de guidage de bande, système de déroulage, la précision de coupe est ±0,3 mm, système d'arrêt automatique en cas de bourrage papier, roulement de couteau fag allemand, etc. Support de porte-couteau en fonte ductile. La vitesse de coupe maximale de cette machine est de 300 mpm, 400 cpm.
Liste des pièces principales :
|
Configuration |
Type |
Remarque |
| 1 |
Couteau de coupe de papier |
Lame de couteau en acier au tungstène |
Allemagne |
| 2 |
Roulement |
FAG/ NSK |
Allemagne/ Japon |
| 3 |
Vibrateur |
K20 |
Chine |
| 4 |
API |
Siemens |
Allemagne |
| 5 |
Interrupteur de fin de course |
Schneider |
France |
| 6 |
Contrôleur |
Kinco |
Chine |
| 7 |
Relais |
Schneider/ RXM4LB2BD |
France |
| 8 |
Servocommande |
Yaskawa |
Japon |
| 9 |
Transformateur de fréquence |
Inovance |
Chine |
| 10 |
Servomoteur |
Yaskawa |
Japon |
| 11 |
Codeur |
NEMICON HES-25-2MD |
Japon |
| 12 |
Bouton de commande |
Eaton |
USA |
| 13 |
Alimentation électrique de commutation |
Mingwei NES-50-24 |
Taïwan |
| 14 |
Guide de bande |
Arise |
Taïwan |
| 15 |
Écran |
Siemens |
Allemagne |
| 16 |
Contacteur CA |
Eaton |
USA |
| 17 |
Courroie transporteuse |
Rapplon |
Suède |
| 18 |
Système de tension automatique |
Contrôle API Siemens Allemagne, vanne proportionnelle COSYS Allemagne, contrôle du filtre à air AW20-02BG, frein DBK250.2 |
|
Liste des remarques : (pièces de rechange gratuites)
| Nom des pièces |
N° |
| Couteau de coupe |
1 jeu |
| Courroie |
15 pièces |
| Manomètre |
1 pièce |
| Papier de marquage |
40 rouleaux |
| Plaquette de frein |
4 pièces |
| Couteau de refente supérieur |
3 pièces |
| Couteau de refente inférieur |
1 pièce |
| Anneau en caoutchouc |
16 pièces |
| Soupape de régulation |
1 pièce |
| Interrupteurs de fin de course |
2 pièces |
| Poignée M12 |
1 pièce |
| Joint torique pour cylindre |
1 pièce |
| Courroie synchrone |
1 pièce |
| Boîte à outils |
1 jeu |
