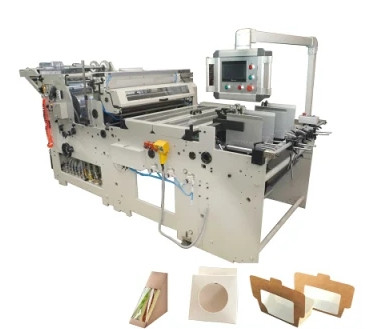

Gâteau de raccordement Toy Box Gluing de machine de fenêtre à voie unique du carton TC1000

TC1000 gâteau à voie unique Toy Paper Box Window Patching collant la machine


1. application
Ecoo TC-1100, machines de raccordement de la fenêtre TC-1000 automatique sont équipement spécial pour la boîte de carton, stratification de fenêtre de boîte de couleur pour le carton et le papier ondulé ;

Les machines sont très utilisées dans le film raccordant pour être paquet avec ou sans la fenêtre de la boîte à vin, du boîte-cadeau, de la boîte de papier de soie de soie, de la boîte cosmétique etc. Il peut également réaliser la fonction du papier collant, raccordement de film, coupe de film et collection de papier avant de plier des boîtes.

TC1000 est à voie unique, TC1100 est double ruelle.

2. caractéristiques principales :

L'option de pré-font la table prête est disponible. L'opérateur peut installer le moule en dehors de la machine.

Équipé du conducteur servo, avec le choix de l'option qui empile le système de levage et le système de levage de ceinture. Adoption des composants de renommée mondiale avancés de marque dans les pièces pneumatiques, les pièces électriques et les pièces d'opération.

Appliquez un éditeur de liens pour se relier au convoyeur d'air, qui peut directement se relier à la machine de remplissage.



3.Application et échantillon :



4. Spécifications techniques :

1) Partie de classement par taille (collage) :
La section de collage comprend le rouleau de colle plaqué par chrome, le plat de séparation de colle, le guide latéral et le rouleau de moule de colle.
En cas d'arrêt de machine, le cylindre soulèvera le rouleau de colle et alors la machine sera conduite par l'autre moteur distinct, pour éviter la fuite de la colle.
L'option de pré-font la table prête est disponible, opérateur peut installer le moule en dehors de la machine. Elle est commode et qui économise.


2) Partie de rassemblement de papier (empileur de la livraison)
La ceinture à la section de la livraison est large. L'opérateur peut ajuster la taille de la ceinture et les produits finis sont alignés dans une ligne droite.
La vitesse de ceinture peut également être ajustée pour être synchronisée avec la vitesse de machine.


3) pièce de conducteur (alimentation-papier)
La machine est équipée du conducteur servo, avec le choix de l'option qui pilling le système de levage et le système de levage de ceinture.
Il y a une porte de alimentation au conducteur qui te permet d'ajuster le rail supérieur sans outil supplémentaire. Ce rail supérieur est fait d'acier plat et est relié à la partie moyenne du cadre.
Ce système est fiable ce qui assurent l'enregistrement de tous, carton et la chaîne est précise.
Même lorsqu'il y a confiture sérieuse, la position est précise et vous pouvez employer le micro-ajustement pour vou'ajuster.



4) pièce de raccordement de fenêtre
Des boîtes sont livrées de la section de collage à la section de raccordement de fenêtre par aspiration.
Le cylindre d'aspiration est fait de matériel spécial. Il est lisse de sorte que la vitesse du raccordement soit haute et il n'y ait aucune éraflure sur la feuille de plastique.
Quand le cylindre de couteau roule, il des intercrosses avec une autre barre fixe et par conséquent la coupure de couteau de la feuille de plastique comme des « ciseaux ». Le tranchant est plat et lisse.
Le cylindre de couteau est avec le soufflement réglable ou le système d'aspiration pour assurer la feuille de plastique est raccordé sur la fenêtre de la boîte exactement.
