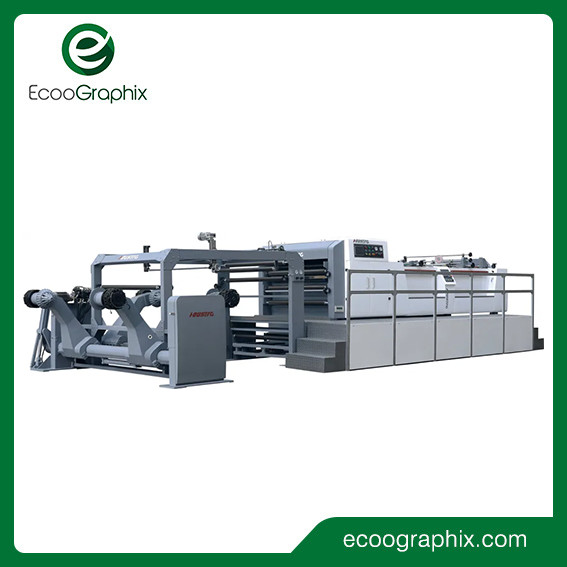

Laminoir et coupeur de rouleau de papier à grande vitesse avec fente et rognage

Coupe-papier feuille d'impression à grande vitesse

-La machine de découpe Web HSC applique la technique avancée de Grande-Bretagne

-La machine est transmise par servomoteur.

-La vitesse de découpe du papier est rapide et stable.
-L'ours et le couteau de coupe précis de l'Allemagne assurent la haute précision de coupe.
-Contrôle d'interface d'ordinateur à écran tactile, opération simple, structure raisonnable, supports anti-musique, pour assurer un papier lisse.
-Cette machine est la machine de traitement du papier qui est très populaire dans l'industrie de la fabrication du papier et de l'impression et améliorera dans une large mesure l'efficacité et les avantages de votre entreprise.

spécification

Pièces de rechange pour machines

1. Machine de découpe à couteau unique de haute précision
2. Système de réglage automatique prismatique pour le papier
3. Système moyen de refendage et de collecte des déchets
4. Comptage automatique et équipement d'insertion d'étiquettes (marquage de comptage)
5. Matériel de transport de papier
6. Système de contrôle électrique
7. Moteur d'entraînement
8. Accessoire
9. Support à papier à arbre pneumatique à double chaux (support à 2 rouleaux)
10. Système de jogger automatique, support d'empilage de papier à corde contrôlé par moteur

Support déroulé
Type: type à double bras pour rouleau de papier 3 "6" 12 "
2 dérouleurs de type pick-up situés à l'arrière de la machine structurellement dimensionnés pour pouvoir contenir une bobine d'un poids d'environ 1500kgs.Les mouvements de montée et de descente sont tous hydrauliques et sont directement commandés depuis la console par des sélecteurs qui commandent les électrovannes.
Pression d'huile pour contrôler le bras de papier avant et après la fermeture et le déplacement et le levage.Mouvement de levage capable d'une opération stable et rapide, plus simple et pratique.

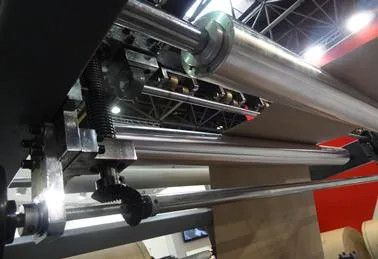

Unité de coupe
Sur le couteau, la méthode britannique de coupe pour réduire la charge et le bruit lorsque la fraise prolonge la durée de vie de la fraise.
Sur le corps du rouleau à couteaux, le soudage de l'acier a donné un usinage de précision et un réglage de l'équilibre dynamique, réduisant efficacement les vibrations et le bruit du fonctionnement à grande vitesse.
Sous le couteau : bloc de couteaux en fonte monobloc moulé, usinage de précision, bonne stabilité.
La fraise arrière : fabriquée en acier spécial de précision, lame longue durée facilement réglable.

Contrôle électronique

(le servo Yaskawa et l'automate Siemens)
Communication du processeur TPC7062KS et Yaskawa, principalement utilisée dans la production de surveillance de l'état de fonctionnement de l'équipement d'entrée de données et de l'indication d'alarme de défaillance du système.La série rotative entraîne Yaskawa la société japonaise Yaskawa I entraînement rapide, basé sur la production de paramètres d'entrée d'interface homme-machine à partir du retour d'encodeur de rouleau de traction de vitesse réelle et d'un positionnement précis.

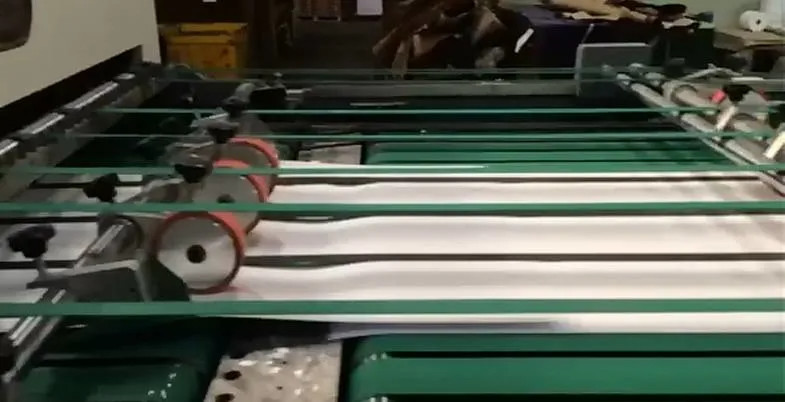

Le système de convoyage et de collecte du papier par jogger
Système de convoyage à plusieurs étages : de la grande vitesse à la petite vitesse.Commencez par séparer rapidement le papier découpé, puis superposez le papier, puis collectez et empilez le papier.
Soulevez les ensembles de papiers empilés, la pile de papier à une hauteur considérable, qui tombe automatiquement.La table d'empilage a une fonction de finition secouée sur trois côtés, le côté du moteur pour entraîner le papier, le papier, des deux côtés par un jogger à moteur de haute qualité pour régler manuellement l'amplitude du papier afin d'améliorer la simplicité et la sécurité de l'opération.

Dispositif bouclé
Le dispositif bouclé est dans le rouleau de papier avant le dispositif de refendage pour éliminer le dispositif de courbure ou de pliage du rouleau,afin de la stabilité de la tension du rouleau de papier. Le rouleau de papier passe d'abord à travers(au bord du rouleau) composants dans le dispositif de déconvolution, les rouleaux sont des rouleaux de guidage

Le nouveau dispositif Anti courbure
Supprimez efficacement la boucle du rouleau pour rendre le papier plus plat, plus propice à la stabilité de la tension du rouleau de papier.

Système de réglage de l'équerrage(Système de réglage automatique prismatique pour le papier) :
Ajustez l'équerrage du papier, notre ingénieur le réparera une fois, et l'opérateur n'aura pas besoin de réajuster.

Couteau à refendre
Trois ensembles de couteaux à refendre sont utilisés pour couper et refendre le milieu.


Ajustez l'angle automatiquement (système d'alignement du papier)
La précision du moteur pas à pas est contrôlée par la longueur du réglage de la vis de précision de coupe l'inclinaison du groupe de couteaux, pour assurer efficacement l'angle droit du bord de la coupe pure, réduisant le temps perdu ajuster manuellement l'angle du taux d'erreur et de réglage .

Arrêt automatique du bourrage papier :
Avoir un capteur pour donner des signaux au système s'il y a un bourrage de papier sur le convoyeur, et la machine s'arrêtera immédiatement pour économiser les papiers.

Machine de marquage automatique :
Avec un comptage précis après le marquage de l'insertion, les opérateurs n'ont qu'à saisir sur l'interface homme-machine après le nombre de papier, peut être conforme aux paramètres de marquage de la quantité de papier

La structure principale de la machine (porte-couteau et support)
La paroi principale de la machine grâce à l'analyse par éléments finis, l'analyse des vibrations mécaniques et l'optimisation du châssis, UTILISE la fonte nodulaire de haute qualité pour l'intégration de la conception, et grâce à l'usinage de précision, perfectionne le phénomène de résonance entre les composants de transmission, rend le fonctionnement plus stable , améliorer la durée de vie des pièces de roulement.

Système de guide Web
Contrôle de qualité de processus strict, système de servocommande durable, sans entretien, traitement fin, réponse dynamique élevée, pas de mise en mémoire tampon, positionnement précis, limite de pilote réglable numériquement.L'affichage peut être automatiquement mis en veille pour un fonctionnement automatique, ce qui peut économiser de l'énergie.Le grand écran s'affiche en temps réel et l'état de fonctionnement du système est clair à l'intérieur.

Moteurs d'entraînement :
1. Servomoteur AC et encodeur pour couteau croisé
2. Moteur à courant alternatif et transformateur de fréquence pour convoyeur à grande vitesse et convoyeur à basse vitesse
3. Moteur à courant alternatif pour support d'empilage de papier haut et bas
4. Moteur à courant alternatif pour les joggeurs
5. Moteur à courant alternatif pour support de déroulement
6. Moteur à courant alternatif pour collecter le bord des déchets


Plus de détails

FAQ

1. Quels sont vos principaux produits ?
Nous Ecoographix est un fournisseur spécialisé de machines d'impression et de consommables.Nous couvrons à la fois l'impression numérique et l'impression offset,
y compris le prépresse, la salle de presse et la post-presse, en se concentrant sur l'impression d'emballages et l'impression de livres.
Nous avons des centaines d'utilisateurs dans le monde entier.Nous proposons des produits d'impression chinois de qualité supérieure pour répondre aux exigences d'impression diversifiées.

2. Où est votre usine ?
Notre bureau de vente est à Hangzhou, à une heure de train de Shanghai.Nos usines sont à Shanghai, Wenzhou, Suzhou et Nanyang.

3. Quelle est votre garantie ?
Un an pour la machine et la tête d'impression si vous utilisez notre encre.Un an pour la machine uniquement si vous n'utilisez pas notre encre.

4. Quel est le délai de livraison ?
Habituellement 30 jours, et nous ferons de notre mieux pour répondre à vos demandes.

5. Qu'en est-il du support technique d'installation et après-vente ?
Notre ingénieur peut aller aider à l'installation et fournir la formation nécessaire.L'acheteur doit prendre les billets d'avion ronds et les frais de service
et le coût de l'hébergement local.Pour tout problème ou question, nous serons à votre disposition 7x24 heures.
