Machine de fabrication de plaques CTP thermique lithographique CTCP
Vitesse de fabrication de plaques rapide, gain de temps et de main-d'œuvre
1. Spécifications
Modèle : EcooSetter T-800FA CTCP/UV-CTP automatique
Longueur d'onde du laser : 830 nm
Plaque : Plaque CTP thermique positive 830 nm / plaque UV-CTP ou plaque PS haute sensibilité
Méthode d'exposition : Tambour externe
Système d'imagerie : 64 canaux
Débit : 28 plaques par heure, 1030 mm x 800 mm 2400 dpi
Taille de la plaque : Max. 1163 x 940 mm min. 400 x 300 mm
Épaisseur de la plaque : 0,15 mm à 0,3 mm
Résolutions : 2 400 dpi, 1200 dpi en option
Répétabilité : ±5 µm (exposition continue quatre fois ou plus sur la même plaque avec une température de 23 °C et une humidité de 60 %)
Interface : USB 2.0
Poids : 1200 KG
Dimensions : 2127 × 1405 × 1058 mm (L × P × H)
Alimentation : monophasé : 220 V CA +6 %, -10 % ; Consommation électrique : 4 KW
Environnement : recommandé : 21-25 °C, max. 18-26 °C, humidité : 40-70 %
2. Principaux points forts de la machine CTP EcooGraphix série 800
1) Reproduction supérieure des points prouvée par le marché mondial:
Reproduction de points de 1 % à 99 %
Tramage jusqu'à 250 lpi, 2400 dpi ou 1200 dpi en option
4) Composants et pièces de classe mondiale fournis par des fournisseurs internationaux renommés du Japon, des États-Unis et d'Allemagne
5) Longue durée de vie et garantie des pièces : durée de vie des diodes laser de plus de 10 000 heures d'imagerie. (environ 200 000 plaques)
6) Longue garantie de la machine : Garantie de 3 ans (remplacement gratuit de toutes les pièces)
Faible coût des pièces : après 3 ans de garantie, coût des pièces très bas. par exemple, diode laser à 250 USD par pièce.
7) Service garanti : Installation et formation assurées par un ingénieur technique de l'usine, garantissant la meilleure configuration et formation. Maintenance à distance régulière tous les 2 mois. Visites proactives par des ingénieurs. Réponse de service 7j/7 et 24h/24.

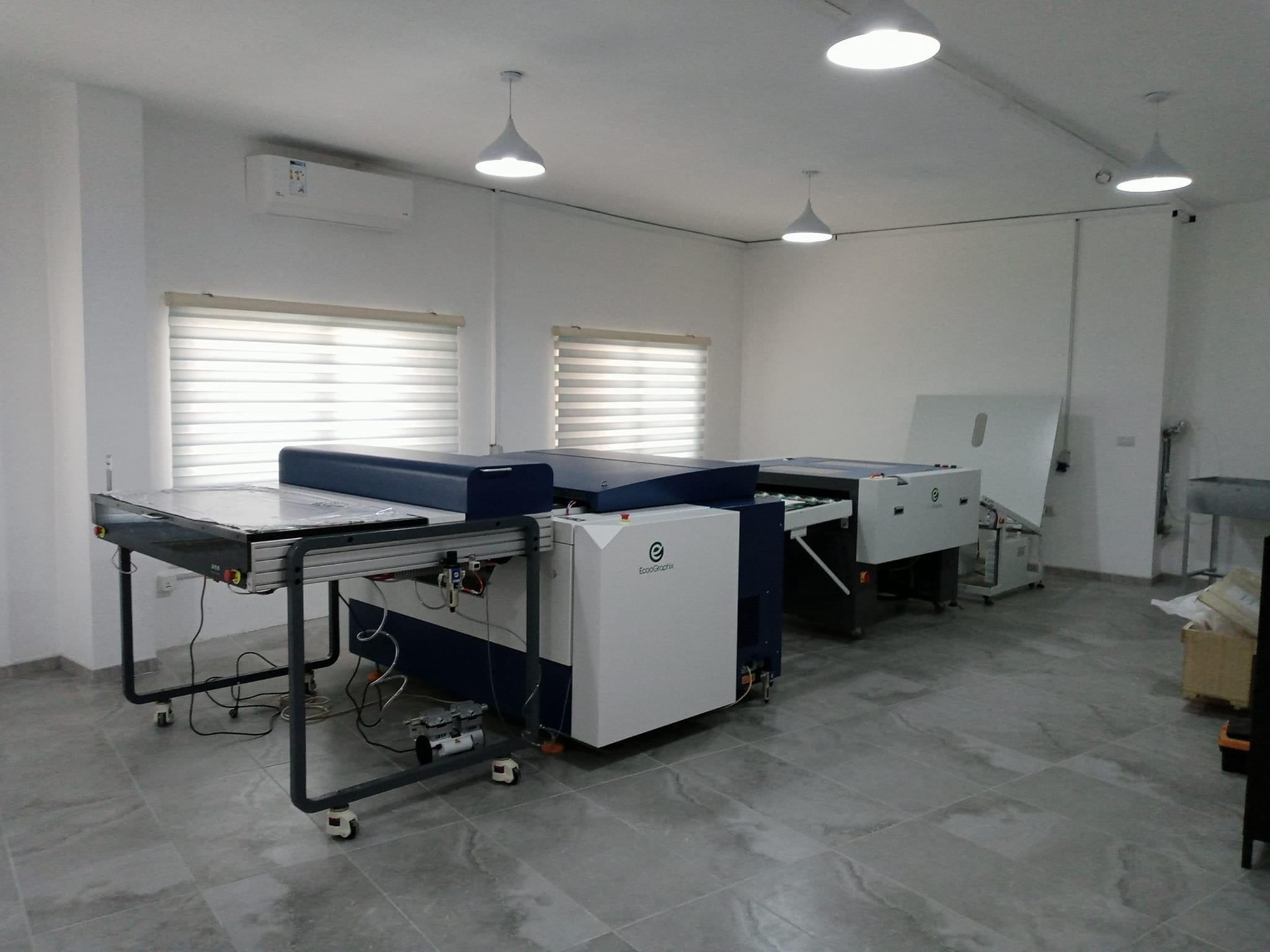

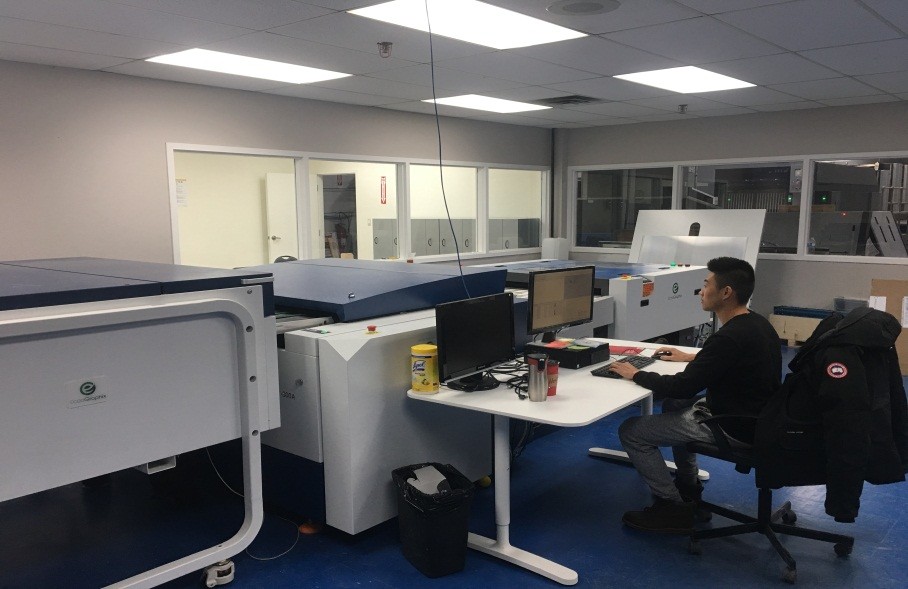

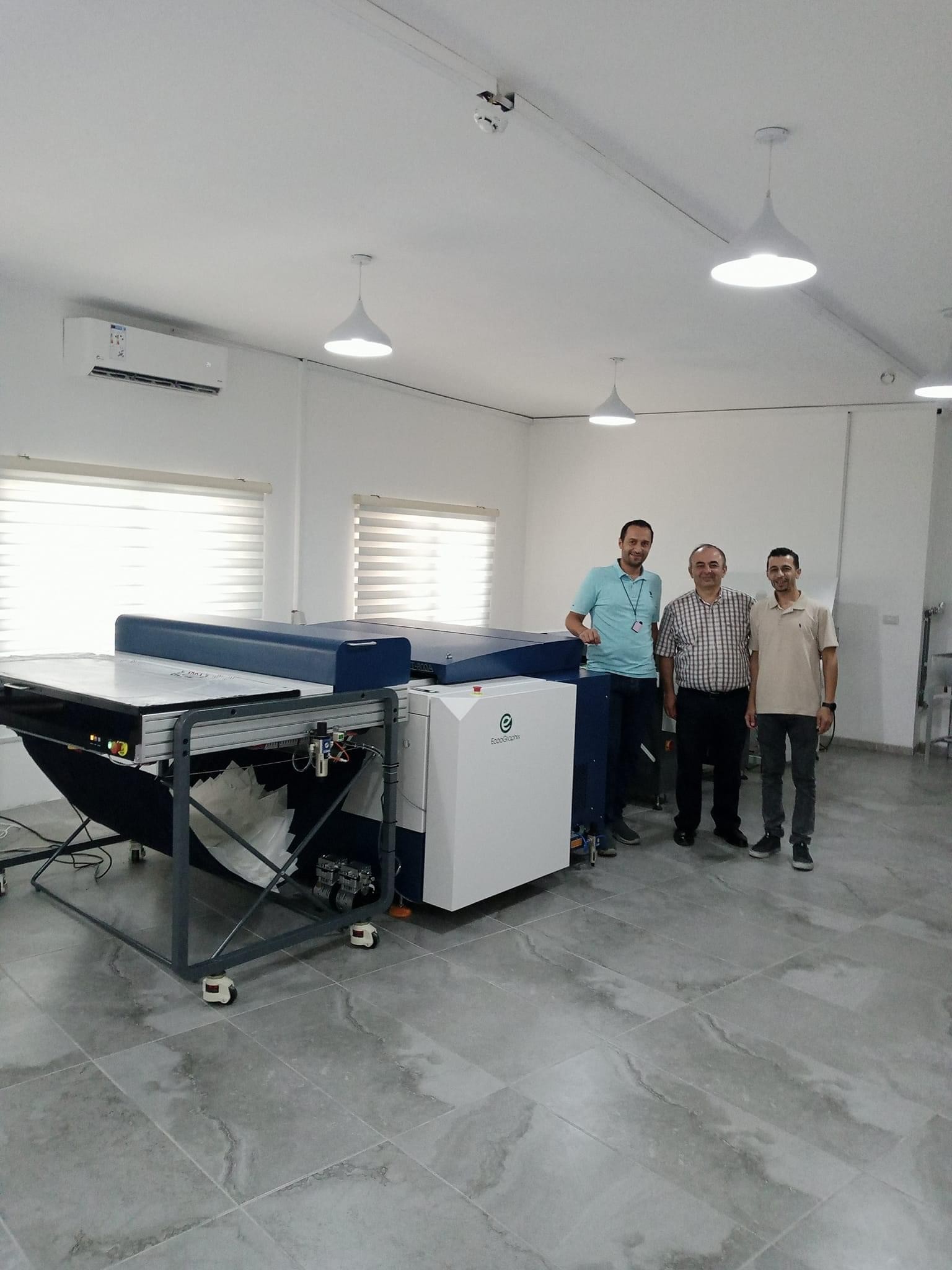

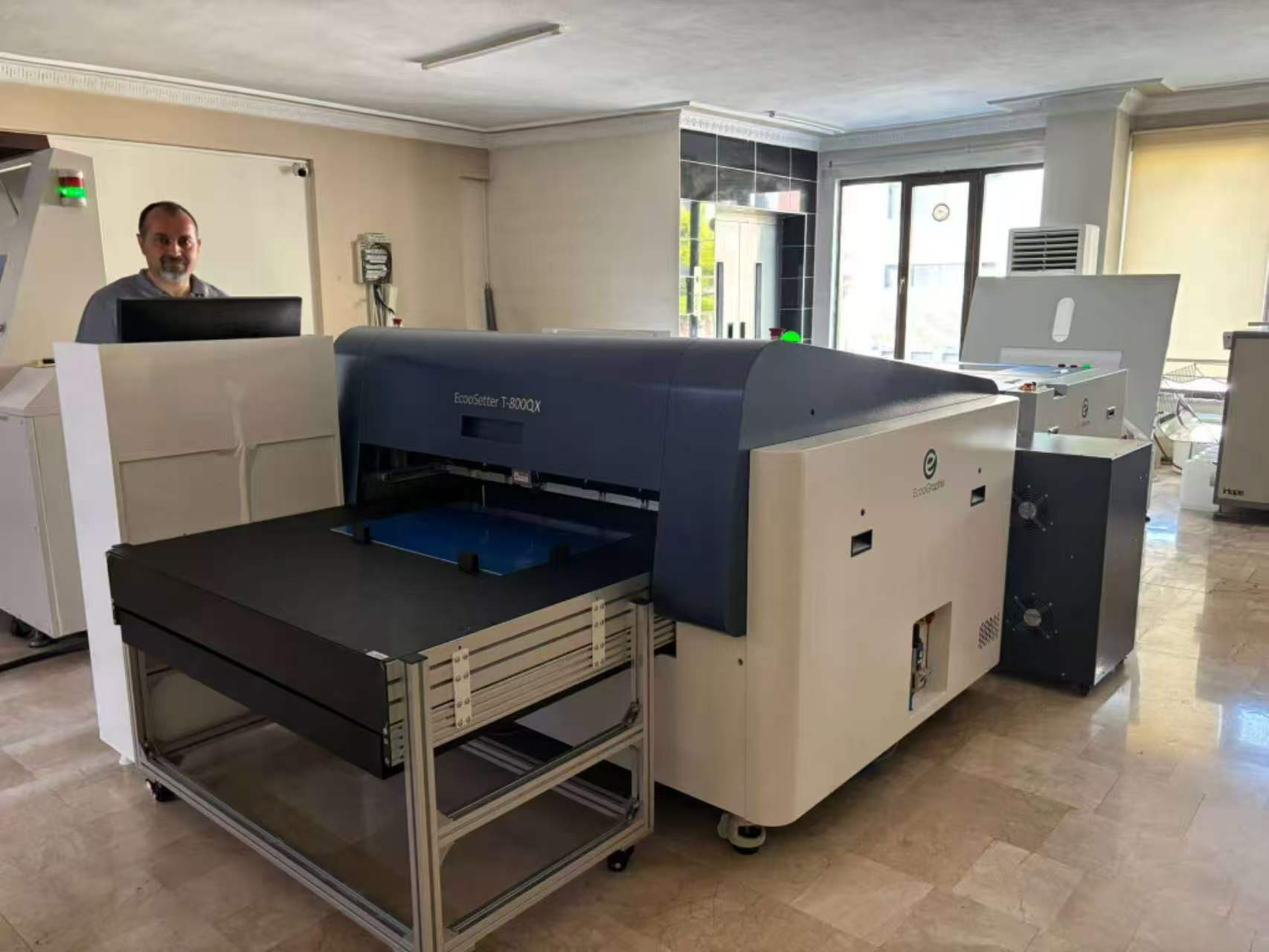

8) Leader mondial prouvé : (Quelques installations marquantes)
Plus de 6000 unités installées dans le monde au cours des 10 dernières années
États-Unis et Canada : Plus de 50 unités aux États-Unis et au Canada au cours des 3 dernières années par un fabricant d'imprimantes américain de premier plan.
Turquie : 35 unités installées en Turquie par Esen Graphics
Installations dans d'autres pays Royaume-Uni, Italie, Espagne, Hongrie, Russie, Mexique, Brésil, Colombie, Équateur, Afrique du Sud, Nigeria, etc.
Modèles similaires
| Modèle |
UV-800XA |
UV-800FA |
UV-800SA |
UV-800EA |
T-800XA |
T-800FA |
T-800SA/EA |
| Méthode d'exposition |
Tambour externe |
| Système d'imagerie |
128 canaux |
64 canaux |
48 canaux |
32 canaux |
256 canaux |
64 canaux |
48/32 canaux |
| |
Diode laser discrète 400-410 nm |
Diode laser discrète 830 nm |
| Débit |
44 PPH |
28 PPH |
22 PPH |
16 PPH |
40 PPH |
28 PPH |
22/16 PPH |
| |
1030 mm x 800 mm, 2400 dpi |
| Tailles de plaque |
Max. 1163 mm x 940 mm
Min. 400 mm x 300 mm (300 mm x 250 mm disponible) |
| Taille d'exposition |
Max. 1130 mm x 884 mm |
| Type de support |
plaque UV-CTP positive, plaque PS haute sensibilité |
plaque CTP thermique positive |
| Épaisseur de la plaque |
0,14 mm à 0,30 mm |
| Résolution |
2400 dpi, 1200 dpi en option |
| Répétabilité |
±5 µm (exposition continue 4 fois ou plus sur la même plaque avec une température de 23 °C et une humidité de 60 %) |
| Interface |
USB 2.0 |
| Chargement de la plaque |
semi-automatique |
| Poids net |
1200 kg |
Taille de la machine
(L x P x H) mm |
2127x1405x1058 |
| Alimentation |
monophasé : 220 V CA, +6 %, -10 %, consommation électrique : 4 KW |
| Environnement d'exploitation |
recommandé : 21-25 °C, max. 18-26 °C, humidité : 40-70 % |
Comparaison de Plaque CTP thermique positive et Plaque UV-CTP
| Nom de la plaque |
Plaque CTP thermique positive |
Plaque UV-CTP / CTCP positive |
| Sensibilité spectrale |
830 nm (rayon infrarouge) |
360-450 nm
(Lumière ultraviolette)
|
| Énergie d'exposition |
110-120 mj/cm2
|
50-60 mj/cm2 |
| Résolution |
1-99 % @240 lpi / 10 µ FM |
2 %-99 % @200 lpi / 20 µ FM
|
| Durée de vie |
60 000-150 000 sans cuisson |
40 000-100 000 sans cuisson |
| Environnement de travail |
Sous lumière du jour ordinaire |
Sous lumière jaune ou chambre noire |
| Couleur du revêtement |
Bleu foncé |
Vert bleu |
| Compatibilité machine |
Série Kodak Trendsetter, Magnus, Screen PlateRite ou toute autre machine 830 nm
|
Série UVP (Cron en Chine), X-pose!230 (Luscher), UV-Setter 850 (BasyPrint) et autres.
|
| Traitement de la plaque |
veuillez utiliser le développeur de plaque CTP thermique EcooGraphix, Kodak (Goldstar Premium) ou Agfa (Elite) |
Développeur de plaque CTCP EcooGraphix ou développeur Fujifilm DP-4A, Agfa EP350, etc.
|
|
Coût de la plaque
(0,15 mm/0,30 mm)
|
2,30 $/m² - 3,50 $/m² |
2,10 $/m² - 3,30 $/m² |
| Part de marché |
70 % |
20 % |
| Nouvelle technologie |
Plaque CTP sans chimie et plaque CTP thermique sans développement |
Plaque UV-CTP haute résolution |

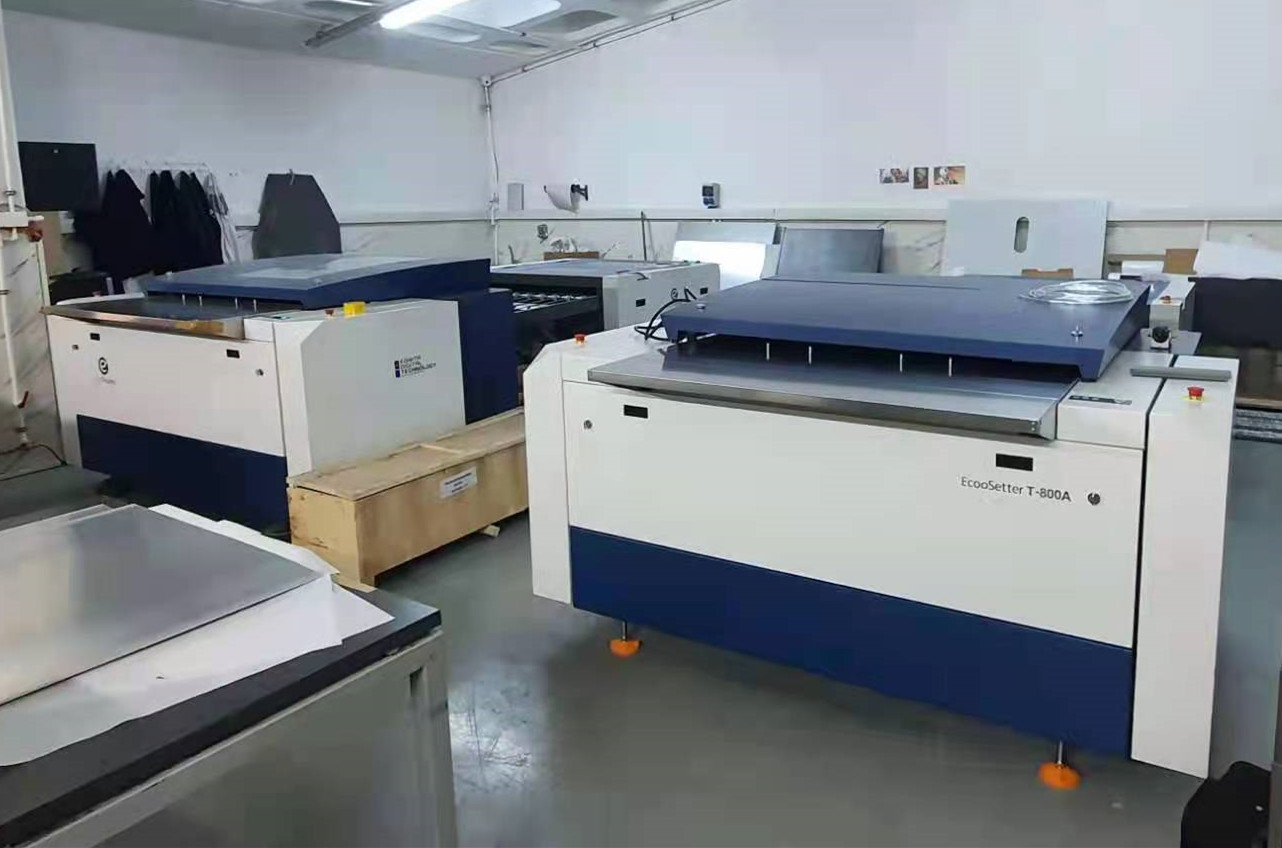

Notre usine
De la production à la livraison, nous apportons un soin méticuleux à chaque détail pour garantir la bonne qualité des produits et le service aux clients.
FAQ :
1. Quels sont vos principaux produits ?
EcooGraphix est un fournisseur leader et professionnel de solutions de prépresse offset, et peut également fournir des matériaux d'impression et des équipements d'emballage postpresse de qualité fiable et à bon prix.
Nos principaux produits sont les CTP thermiques 4up et 8up en ligne/hors ligne, CTCP, VLF CTP et CTCP, Flexo CTP, processeurs, plaques offset, encres d'impression offset, blanchets d'impression, équipements d'emballage postpresse, etc.
2. Où se trouve votre usine ?
Notre usine de machines CTP est située dans la ville de Hangzhou, à environ 1,5 heure de train de Shanghai.
Vous êtes chaleureusement invité à visiter notre usine !
3. Quelle est votre garantie pour les CTP ?
Trois ans pour la tête laser et les pièces de rechange principales des CTP, un an pour le processeur.
Si le client utilise la plaque CTP Ecoographix avec la machine CTP, nous fournirons la Garantie à vie et le support technique !
4. Quel est le délai de livraison ?
Habituellement 10-30 jours, et nous ferons de notre mieux pour répondre à vos demandes.
5. Pouvez-vous également fournir le flux de travail et le RIP ?
Oui, nous pouvons fournir le flux de travail Brain New et le RIP Compose V12.
6. Qu'en est-il de l'installation et du support technique après-vente ?
Notre ingénieur peut venir aider à l'installation et fournir la formation nécessaire. L'acheteur devra prendre en charge les billets d'avion aller-retour, les frais de service et les frais d'hébergement locaux. Pour tout problème ou question, nous serons à votre disposition 7j/7 et 24h/24.
