aluminium automatique de 800x580mm emboutissant la machine de découpage avec le dépouillement

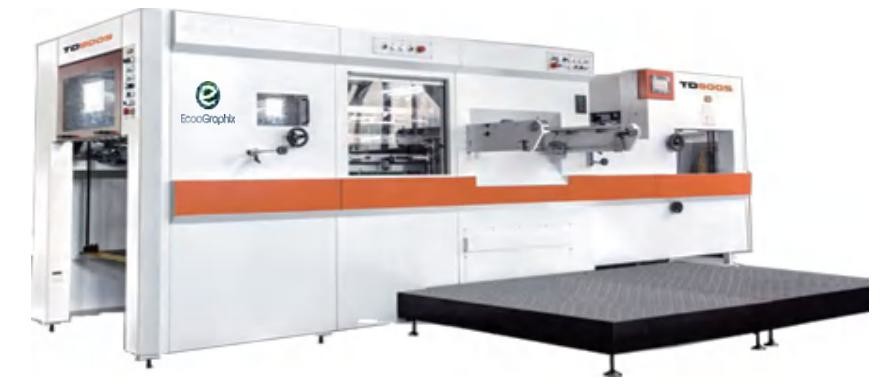

 800×580mmMachine de découpe automatiqueAvec dénudage TD800S

◣◥▷◀▶◁◤◢ ◣◥ ▷◀▶◁◤◢ ◣◥ ▷◀▶◁◤◢ ◣◥ ▷◀▶◁◤◢ ◣◥ ▷◀▶◁◤◢

 Briefjeintroduction

TD800Smachine de découpe entièrement automatiqueest le produit le plus récent des séries T. 7 jeux de barres de préhension avec pinces en alliage d'aluminium léger et durable avec revêtement ultra dur et finition anodisée garantissent un enregistrement précis et cohérent du papier.

◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢

Ddétails

♥ Unité d'alimentation

• Bac à poils avec poignée permettant une correction latérale manuelle du poil en cours de production

• Système d'alimentation par flux avec une vitesse maximale de 120 feuilles par minute

• 2 ventouses chacune pour soulever le papier, 2 ventouses pour déplacer le papier

• La hauteur et l'angle des têtes d'aspiration sont facilement réglables

• Dispositifs de sécurité électroniques empêchant la pile d'alimentation de trop monter

• Un micro-ajustement est disponible pour le positionnement transversal de la table à pieux

• Détecteur de précision de double feuille

• Changement facile des guides latéraux de traction et de poussée en tournant simplement un boulon sans avoir besoin de retirer et de remplacer le guide latéral complet.

• 2 guides avant avec micro-réglage et le guide latéral est réglable par poignée à molette

• Détecteur photoélectrique avec système d'arrêt automatique sur table d'alimentation en cas de bourrage papier

• Commandes d'entraînement séparées de l'unité d'alimentation et de la machine principale pour une préparation facile

• PLC et came électronique pour le contrôle du timing

♣ Unité de découpe

• moteur principal contrôlé par le contrôle de l'onduleur Schneider

• Micro-réglage de la force de coupe par vis sans fin entraînée par moteur et contrôlée par écran tactile

• La précision de la pression peut aller jusqu'à 0,01 mm

• Vilebrequin en acier 40Cr

• Châssis de machine en acier Q235-A, plateaux supérieur et inférieur en fonte ductile QT60 avec sable enduit de résine avec technologie de fonte sous pression Meehanite

• Dispositif de retournement du chasse-coupe

• Dispositif de protection contre les surcharges avec limiteur de couple pour une sécurité maximale de l'opérateur et de l'équipement.

• Après des tests de longue durée et livrés par paires, pince principale et chaîne de Subaki, Japon

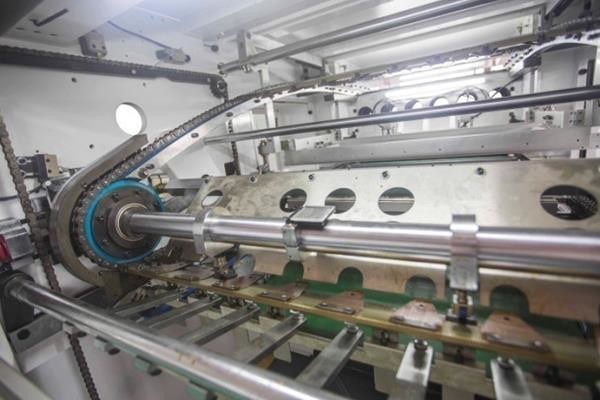

• Système d'entraînement à index haute pression pour le contrôle du positionnement de la barre de préhension

• Verrouillage et déverrouillage pneumatiques du châssis de coupe

• Système Centerline pour un changement de travail rapide

* Unité de dénudage

• Structure de mouvement à 3 actions avec cadre de dénudage supérieur, central et inférieur pour faciliter le changement de matrice

• Des broches à dénuder ou une matrice mâle/femelle peuvent être utilisées pour différents travaux de dénudage

• Correspond au système d'enregistrement de la ligne centrale dans la section de découpe, le même système s'applique également au système de dénudage pour minimiser le temps de changement. Un positionnement précis peut augmenter l'efficacité de la production

• Le mouvement haut/bas du cadre de dénudage supérieur est contrôlé par un moteur, ce qui facilite le réglage.

♠ Unité de livraison

• Dispositifs photoélectriques de sécurité empêchant la montée et la descente excessives de la pile de papier de livraison

• La brosse déprimante réglable aide à décharger le papier des pinces et à l'empiler

• Conception à poils longs jusqu'à 1 020 mm

• Table à courroie auxiliaire automatique disponible pour une livraison continue

• Le mouvement du chargeur et le contrôle de la vitesse peuvent être ajustés dans l'unité de livraison

◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢

Sspécification

Modèle

ECOO-TD800S

Max. Taille de la feuille (mm)

800 × 58

Min. Taille de la feuille (mm)

310 × 310

Max. Taille de découpe (mm)

790 × 570

Min. Marge de pince (mm)

8

Règles de coupe en hauteur (mm)

23,8

Taille intérieure de la chasse (mm)

940 × 610

Gamme de stocks

Carton : 800-2000g/m²²Flûte B

Max. Pression (N)

200T

Max. Vitesse de découpe

7000 s/heure

Hauteur de pile d'alimentation (mm)

1300

Hauteur de pile de livraison (mm)

1000

Bruit

≤ 85dB(A)

Moteur principal (kw)

7.5

Total de puissance (kw)

15

Poids de la machine (T)

14.5

Dimension hors tout (mm)

4900 × 2000 × 2000

​

◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢

UNavantages

1)La transmission de l'unité principale adopte un contrôle de convertisseur de fréquence A/C importé, le démarrage et l'arrêt de la machine sont contrôlés au moyen d'un embrayage pneumatique importé.

2)Le fonctionnement de l'ensemble de la machine est contrôlé par PLC. Écran tactile d'interface pour surveiller l'état de fonctionnement de la machine, les indications de problèmes et leursmanières de tir correspondantes. C’est plus convivial pour l’opérateur.

◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢

UNapplications

Machine de découpe automatique TD800S également nomméemachine de découpe de carton. Ce modèle est spécial pour couper de nombreux types d'étiquettes.

◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢
