Aluminium thermique emboutissant le coupeur de matrice automatique 5500shipping et manipulation

1 ensemble
MOQ
Négociable
Prix
Aluminium thermique emboutissant le coupeur de matrice automatique 5500shipping et manipulation
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Classification: meurent le coupeur
Taille maximale de la feuille: 790 x 560mm
Taille minimale de la feuille: 310 x 260mm
Taille à l'intérieur: 780 x 530mm
Vitesse maximale de machine (embarquant et manipulant): 5500
distance d'Inter-plateau: 51.5mm
Puissance nominale: 26 kW
L'épaisseur d'emboutir le plat: 5 (4+1 facultatifs) millimètres
Système de chauffage électrique: 8 secteurs
Mettre en évidence:

L'estampillage thermique d'aluminium meurent coupeur

,

5500shipping et la manipulation automatiques meurent coupeur

,

26kw automatiques meurent coupeur

Informations de base
Lieu d'origine: LA CHINE
Nom de marque: EcooGraphix
Certification: ISO9000, CE
Numéro de modèle: ECOO-TDS790
Conditions de paiement et expédition
Détails d'emballage: Emballage standard d'exportation
Délai de livraison: 45 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 500 ensembles/année
Description de produit



AutomatiqueCoupeuse en ligned'une épaisseur n'excédant pas 1 mm
















Une brève introduction

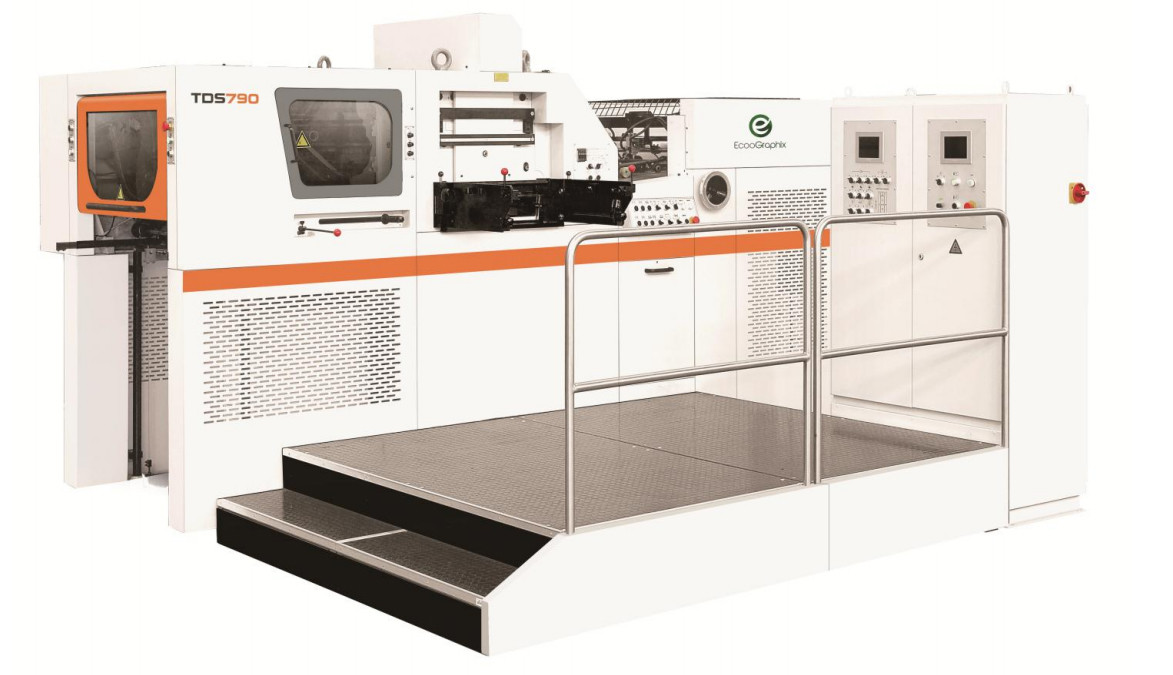

TDS790machine de découpe automatique sous pression et d'impression à feuille chaudeestcomposé d'une unité d'alimentation, d'une unité principale et d'une unité de distribution. L'alimentation et la livraison sans arrêt, le système de contrôle électrique sont disponibles avec la machine.Il est utilisé pour l'estampage automatique du rouleau de matériau, après l'impression, lamination.


















Application du projet



Convient à la production de boîtes en papier, de tasses en papier, d'étiquettes d'emballage, de cartons en relief, de sacs en papier portables, de couvertures en papier, de PVC, de divers plastiques, etc.


















Les spécifications

Je suis désolée.



ModèleTDS790

Taille maximale de la feuille (mm) 790x560

Taille minimale de la feuille (mm)Pour les appareils électroniques

Taille de coupe à la matrice      760x520

Taille maximale de l'emboutissage (mm)760x525

À l'intérieur Chase Taille ((mm)780x530

Hauteur des règles de coupe (mm)23.8

Distance entre les plaques ((mm)      51.5

Pression maximale (N)120x104

Catégorie des stocksMin. feuille 90 g/m2, Carton 157-2000 g/m2La flûte E, Si

Marge minimale d'adhérence (mm)      6

Max. Vitesse de la machine (s/h)      5500

Max. Vitesse d'estampage (s/h)5000

L'épaisseur de la plaque d'estampage ((mm) 5 (facultatif 4+1)

Châteaux d'alimentation longitudinaux3

Poteaux d'alimentation transversaux2

Taille de la pile d'alimentation ((mm)1200

Taille de la pile de livraison ((mm)      950

Système de chauffage électrique8 zones

Min. Largeur de la feuille ((mm)      40

Le noyau de la bobine en feuille ((mm)25 (l') 76 (l3)

Puissance nominale (kw)26

Alimentation en air00,8-1,0 MPa, ≥ 0,6 m3/min

Dimension globale (mm)  Pour les pièces détachées:

Poids de la machine (en kg)8500



Modèle TDS790
Taille maximale de la feuille (mm) 790x560
Taille minimale de la feuille (mm) Pour les appareils électroniques
Taille de coupe à la matrice 760x520
Taille maximale de l'emboutissage (mm) 760x525
À l'intérieur Chase Taille ((mm) 780x530
Hauteur des règles de coupe (mm) 23.8
Distance entre les plaques ((mm) 51.5
Pression maximale (N) 120x104
Catégorie des stocks Min. feuille 90 g/m2, Carton 157-2000 g/m2La flûte E, Si
Marge minimale d'adhérence (mm) 6
Max. Vitesse de la machine (s/h) 5500
Max. Vitesse d'estampage (s/h) 5000
L'épaisseur de la plaque d'estampage ((mm) 5 (facultatif 4+1)
Châteaux d'alimentation longitudinaux 3
Poteaux d'alimentation transversaux 2
Taille de la pile d'alimentation ((mm) 1200
Taille de la pile de livraison ((mm) 950
Système de chauffage électrique 8 zones
Min. Largeur de la feuille ((mm) 40
Le noyau de la bobine en feuille ((mm) 25 (l') 76 (l3)
Puissance nominale (kw) 26
Alimentation en air 00,8-1,0 MPa, ≥ 0,6 m3/min
Dimension globale (mm) Pour les pièces détachées:
Poids de la machine (en kg) 8500

Je suis désolée.
















Détails



♥ Barre à poignée
Adoption d'un alliage d'aluminium à haute résistance pour prolonger l'endurance et alléger le poids, et la conception est particulièrement adaptée au papier fin.

♣ Boîte de vitesses d'embrayage
Le système intermittent protège la machine de la surcharge, et le système de transfert de couple adopte la conception de rainure de remplissage à billes.et peut également être réinitialisé facilement après surcharge.


















Principales caractéristiques





1) L'entraînement de l'unité principale utilise un régulateur à onduleur. L'embrayage à air est importé pour le fonctionnement et la rupture de la machine.



2) Micro-processeur composé de PLC et de programme pour surveiller le fonctionnement de l'ensemble de la machine.Plus d'esquisse visuelle plus des indications de problèmes de mots dans l'écran tactile sur l'unité principale pour vous permettre de trouver les problèmes causés dans les plus brefs délais pour réduire le temps d'arrêt de la machine.
















Section de découpe à la matrice



· Système de conduite à commutateur à manivelle de précision de l'engrenage de ver assure un mouvement fluide et dynamique de la plaque inférieure

· Papeterie de précision plaque supérieure

· Fermeture à la main de la poursuite

· Chaîne de conduite à tiges de haute qualité

· Système de conduite de la barre d'accrochage à 2 câbles pour assurer un mouvement intermittent en douceur et précision de la barre d'accrochage

















Système d'emboutissage en feuille



· Cinq arbres de traction de feuille entraînés par un servo-moteur, chacun programmable individuellement pour un pas court et un pas long de feuille 3 axes en direction longitudinale; 2 axes en direction transversale

· Console d'estampage avec ordinateur industriel, écran tactile Pro-Face et 6 thermomètres pour réglage de la feuille et contrôle de la température avec préchauffage de la machine

· Base de chauffage avec 6 zones de chauffage dont chaque température est réglable individuellement

· Système d'avertissement pour la longueur du film

















 Production et emballage





De la production à la livraison, nous faisons tous les détails très soigneusement pour garantir la bonne qualité du produit et le service aux clients.



Aluminium thermique emboutissant le coupeur de matrice automatique 5500shipping et manipulation 0



Aluminium thermique emboutissant le coupeur de matrice automatique 5500shipping et manipulation 1



Aluminium thermique emboutissant le coupeur de matrice automatique 5500shipping et manipulation 2



Aluminium thermique emboutissant le coupeur de matrice automatique 5500shipping et manipulation 3



Aluminium thermique emboutissant le coupeur de matrice automatique 5500shipping et manipulation 4



Aluminium thermique emboutissant le coupeur de matrice automatique 5500shipping et manipulation 5



Aluminium thermique emboutissant le coupeur de matrice automatique 5500shipping et manipulation 6

















 Certificats





Aluminium thermique emboutissant le coupeur de matrice automatique 5500shipping et manipulation 7



Aluminium thermique emboutissant le coupeur de matrice automatique 5500shipping et manipulation 8

















 Questions fréquentes







Q1: Quels sont vos principaux produits?


A: Je suis désolé.Nos principaux produits sont les prépresseurs 4up et 8up en ligne / hors ligne thermique CTP, CTCP, VLF CTP, Flexo CTP, processeur, plaques offset, encres offset, couvertures d'impression offset,Équipement d'emballage postpress, etc..


Vous pouvez obtenir l'équipement et les consommables en un seul et pas de souci au sujet du service après-vente de notre société.





Q2: Où est votre usine?


A: Je suis désolé.Notre usine de machines de traitement CTP est à Shanghai, vous êtes chaleureusement invités à visiter notre usine!





Q3: Y a-t-il une certification pour votre processeur CTP?


A: Je suis désolé.Oui, toutes nos machines ont été certifiées par SGS et CE.





Q4: Pouvez-vous également fournir le Workflow et le RIP?


A: Je suis désolé.Oui, nous pouvons fournir le Workflow Brainnew et le RIP Compose V12.





Q5: Qu' en est-il de l' installation et du support technique après-vente?


A: Je suis désolé.Notre ingénieur peut aller aider à l'installation et fournir la formation nécessaire. L'acheteur doit prendre les billets d'avion aller-retour, les frais de service et le coût de l'hébergement local.Des problèmes ou des questionsNous sommes à votre disposition 24 heures sur 24. there are also many end users(printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.



Ces imprimantes utilisées par les utilisateurs finaux exécutent toutes les systèmes CTP avec une pleine satisfaction en raison de notre qualité robuste, de notre service à distance sans faille, de notre formation et de notre entretien approfondis.Si vous êtes un imprimeur qui envisage d'acheter directement chez EcooGraphix ChineIl n'y a pas de tracas sur les installations, la formation et le service après-vente.
