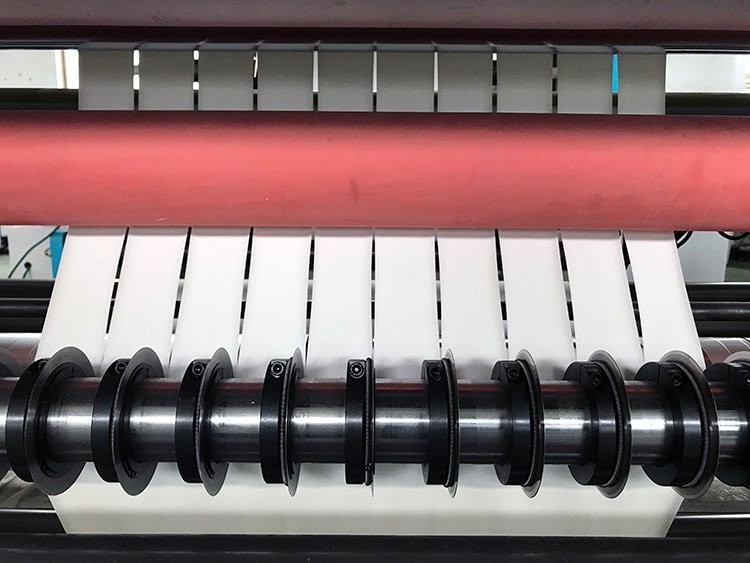

Papier thermosensible de position fendant et chaîne de production en ligne de la machine 1400mm de rebobinage
ECOO-T1400FA
Costumes d'EcooGraphix T-1400FA à la fente du divers ultra-grand type matériel enroulé, tel que la feuille de plastique (PVC, OPP, ANIMAL FAMILIER, CPP), le papier, le papier en verre, le papier d'aluminium de papier d'aluminium-aluminium et, l'autocollant adhésif, les textiles non tissés, et d'autres matériaux enroulés fendant et se rebobinant.
1. Caractéristiques
1) Le système de contrôle et l'écran tactile de PLC de SIEMENS, tous les paramètres sont montrés sur le moniteur. Installez juste le diamètre de petit pain, épaisseur de matériel, tension initiale, la machine court automatiquement.
2) De chargement hydraulique Shaftless, capacité de charge maximale est de 3 tonnes.
3) frein 20Kg/m2 électromagnétique pour le contrôle de tension de déroulement.
4) La commande numérique par ordinateur le panneau de mur de l'équilibre a traité et de traitement thermique, aucune déformation.
5) La section de déroulement équipe du rouleau de équilibrage réglable de direction, assure le rouleau lui-même gardant le contact serré avec le Web entier.
6) Rouleaux de équilibrage dynamiques/statiques de transmission.
7) Les couteaux circulaires supérieurs sont fixés par des vis, et les couteaux circulaires inférieurs sont fixés par l'entretoise en aluminium, coupant la précision pourraient être garantis.
8) Le tucker automatique remplie la queue, commode pour rapidement le rebobinage de déclencheur.
9) Le capteur de capteur de pression de piézoélectrique et le contrôleur automatique de tension assure la tension constante.
10) Compteur automatique de mètre, quand les portées ont préréglé la longueur, arrêts de machine automatiquement.
11) Le problème de recouvrement a pu être évité avec le rouleau de banane.
12) Équipé du commutateur de secours.
13) Capteur ou cellule photo-électrique d'appareil photo numérique de CCD pour le guidage de Web.
2. paramètres principaux :
| Modèle |
Ecoo-1400FA |
| Largeur de Max. Parent Web |
1400mm |
| Diamètre de Max. Parent Web |
1200mm |
| Max. Rewinding Diameter |
300mm |
| Width de Min. Slit |
15mm |
| Max. Machine Speed |
300m/min |
| Couple |
100Nm |
| Type de déroulement |
3" axe en expansion d'air |
| Axe de rebobinage |
0,5", 1" sont disponible (ou en tant que votre demande) |
| Puissance |
20KW |
| Tension |
3 phase, 380V, 50Hz |
| Poids |
4000kg |
| Dimension |
5500*2200*1880mm |
| Matériel d'application |
|
Toutes sortes de papier thermosensible, y compris le papier de fax, papier de caisse enregistreuse, papier d'atmosphère, médical
papier d'enregistrement, marques déposées auto-adhésives, films et ainsi de suite.
|
| Section de déroulement |
|
Dérouleur hydraulique de Ø Shaftless pour fixer 3' “6" “noyau qui plus de plus facile au matériel de chargement
Frein électromagnétique de Ø de Taïwan
- Contrôleur complètement automatique de tension
- Un ensemble de cellule photo-électrique à dépister la précision
|
| Fente de la section |
|
Coupeur de disque de Ø
Coupeur de Ø avec la base de lame réglable et mobile.
- Compteur de mètre
- Rouleau de banane qui peut éviter de recouvrir le problème complètement.
|
| Section de rebobinage |
|
Ø 0,5", 1" ou en tant que votre demande
La technologie extérieure de rebobinage de Ø, il adopte la méthode verticale pour presser le petit pain de rebobinage
Embrayage électromagnétique de Ø de Taïwan
- Technologie extérieure de rebobinage
- Unité automatique de coupe et de collage
|
| Unité de commande |
|
PLC et HMI de Ø Siemens d'Allemagne
Ø tous les paramètres sont montrés sur le moniteur
- Appareils électriques tous de basse tension de Schneider
|
| Déchets équilibrés |
|
Ø qu'il adopte le ventilateur pour souffler les déchets, la puissance de ventilateur est 0.75kw.
- Le tuyau de ventilateur est usage-plus résistant.
|
| Facultatif |
- Garde de sécurité pour le dispositif de fente.
- Brancher de secours le coin 4 de la machine.
- Emballage de la ligne
|
| Section de déroulement |
-3 » axe en expansion de rebobinage d'air (de 76mm)
- Automatique hydraulique chargement d'ascenseur-
- Correction ultrasonique pour obtenir la précision très haute
- Frein électromagnétique de Taïwan
- Contrôleur entièrement automatique de tension
- Rouleau d'équilibre qui ajustait l'étanchéité matérielle
|
| Fente de la section |
- Choix de coupeur de rasoir ou de coupeur de disque
- Assemblée de coupeur de disque adopter la came à verrouillage automatique
- Coupeur avec la base de lame réglable et mobile.
- Compteur de mètre
- Galet PRESSEUR qui contrôleur par le moteur principal.
|
| Section de rebobinage |
-3 » axes en expansion de rebobinage d'air
- Technologie de rebobinage de centre
- Bras de pression
- Embrayage électromagnétique de Taïwan
|
| Unité de commande |
- PLC et HMI d'Inovance
- Tous les paramètres sont montrés sur le moniteur
- Appareils électriques tous de basse tension de Schneider
|
| Bord de rebut équilibré |
- Ventilateur de déchets de bord avec le tube d'expulsion |
| Facultatif |
-6 » et 12" axes de déroulement
- Type support de Shaftless de déroulement.
- Axe différentiel de frottement pour le rebobinage.
- Type ultrasonique contrôle de position de bord (CPE)
- Garde de sécurité pour le dispositif de fente.
- Brancher de secours le coin 4 de la machine.
|
