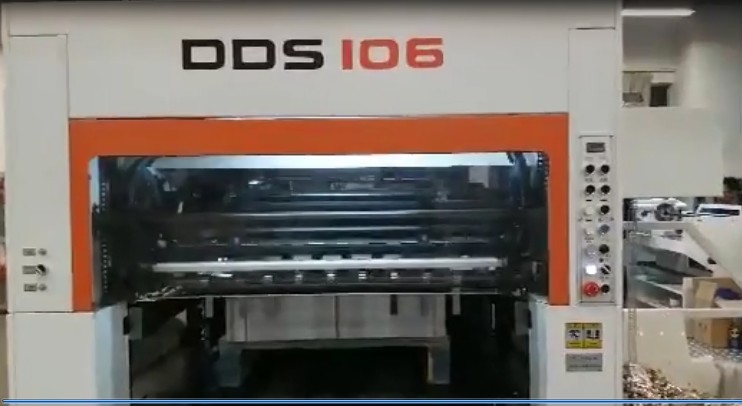

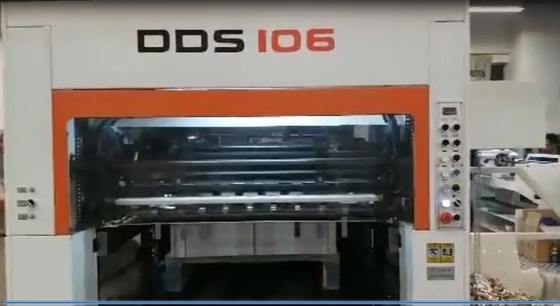

Aluminium de grand format emboutissant la machine de découpage 7000Sheets/H

 7000 feuilles par heure, marquage à chaud grand formatMachine de découpe

Les machines de découpe de feuilles à chaud automatiques DDS106 peuvent fonctionner sur l'estampage holographique et autres estampages spéciaux, les clients qui souhaitent un produit haut de gamme avec un bon résultat d'estampage choisissent ce modèle.

 ➹ ~  ➹ ~  ➹ ~ ➹ ~ ➹ ~ ➹   ~ ➹  ➷ ~ ➷ ~ ➷ ~ ➷ ~ ➷ ~ ➷

20000
​

Modèle
ECOO-DDS106

Taille maximale des feuilles (mm)
1060x760

Taille minimale des feuilles (mm)
430x350

Taille maximale de découpe (mm)
1060x746

Taille maximale d'estampage (mm)
1020x660

Hauteur des règles de coupe (mm)
23.8^{Pression maximale (N)}

250x10
4

Gamme de papiers
Min. Feuille 175g/m²; Carton 157-2000g/m², E, B cannelure

Marge minimale de la pince (mm)
7000

Vitesse maximale de la machine (s/h)
7000

Vitesse maximale d'estampage (s/h)
7000

Arbres d'alimentation longitudinaux
4 (Optionnel 6)

Arbres d'alimentation transversaux
2

Hauteur de la pile d'alimentation (mm)
1400

Hauteur de la pile de livraison (mm)
1100

Système de chauffage électrique
12 zones

Largeur minimale de la feuille (mm)
20

Noyau de la bobine de feuille (mm)
25(1") 76(3")

Puissance nominale (kW)
50^≥0.6m

3
/min

Dimensions hors tout (mm)
5850x4600x2280

~

 ➹ ~ ➹ ~  ➹ ~ ➹ ~ ➹ ~ ➹   ➹  ➷ ~ ➷ ~ ➷ ~ ➷ ~ ➷ ~ ➷ ~

Butées latérales avec détection photoélectrique​

•

Butées latérales avec détection photoélectrique○  Angles de la tête des ventouses réglables pour manipuler différents types de matériaux

•

Butées latérales avec détection photoélectrique○  Table d'alimentation automatique de haut en bas

•

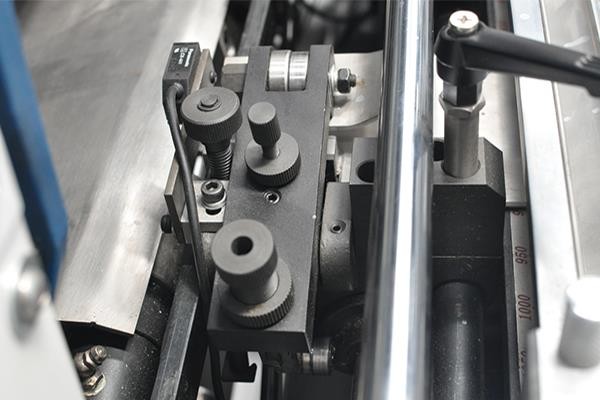

Butées latérales avec détection photoélectrique○  Butées latérales micro-réglables avec tirage/poussée en un seul

•

Butées latérales avec détection photoélectrique○  4 butées avant indépendantes avec détection photoélectrique

•  Repositionnement précis de la distance entre les plateaux, inférieur à 0,01 mm

○ Affichage numérique de la pression

•   Système de ligne centrale

○ 7 barres de pinces en alliage spécialement durcies, chaque barre est réglable pour assurer la précision

•   L'enregistrement de la barre de pince à trois points offre une grande précision dans les enregistrements ronds

○ Chaîne principale précontrainte avec extension inférieure

•   Le mécanisme à came pour l'entraînement de la barre de pince assure un fonctionnement en douceur et précis

○ L'embrayage à couple protège le boîtier d'indexation des chocs sur la barre de pince

•   Le mécanisme à came pour le contrôle des doigts de la pince assure un enregistrement précis des feuilles

○ Fonction de temporisation spécialement conçue pour l'estampage

 ➹ ~ ➹ ~  ➹ ~ ➹ ~ ➹ ~ ➹   ➹  ➷ ~ ➷ ~ ➷ ~ ➷ ~ ➷ ~ ➷

~

 ➹ ~ ➹ ~  ➹ ~ ➹ ~ ➹ ~ ➹   ➹  ➷ ~ ➷ ~ ➷ ~ ➷ ~ ➷ ~ ➷

 ➹ ~ ➹ ~  ➹ ~ ➹ ~ ➹ ~ ➹   ➹  ➷ ~ ➷ ~ ➷ ~ ➷ ~ ➷ ~ ➷
