23,8 mm Hauteur des règles de découpe pour dorure à chaud et Machine de découpe
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Brief Introduction
Machine automatique de dorure à chaud adopte de nombreuses technologies avancées de traitement pneumatique et de servomoteur, nationales et étrangères. Après un contrôle qualité d'assemblage strict, l'opération est simple, sûre et fiable.
Elle peut découper, estamper et gaufrer sur différents produits d'impression et d'emballage, tels que papier de plus de 90 g/m², carton, papier ondulé de moins de 4 mm, papier adhésif, papier laminé, carte plastique, PVC et ainsi de suite.
Une excellente adaptabilité et une utilisation pratique permettent à la machine de fonctionner de manière stable et sûre. La machine automatique de dorure à chaud vous offrira une utilisation confortable et un retour sur investissement plus rapide.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Specifications
Modèle
ECOO-TDS 750L
Taille maximale de la feuille (mm)
750x560
Taille minimale de la feuille (mm)
280x220
Taille maximale de découpe (mm)
700x500
Taille maximale d'estampage (mm)
700x500
Hauteur des règles de découpe (mm)
23,8
Pression maximale (N)
110x104
Gamme de supports
Feuille minimale 90 g/m² ; Carton 157-2000 g/m², cannelure E, B
Vitesse maximale de la machine (s/h)
2500
Vitesse maximale d'estampage (s/h)
2500
Épaisseur de la plaque d'estampage
3,5
Arbres d'avance de feuille
2
Hauteur de la pile d'alimentation (mm)
800
Hauteur de la pile de livraison (mm)
160
Système de chauffage électrique
4 zones
Largeur minimale de feuille (mm)
15
Mandrin de rouleau de feuille (mm)
25 (1") 76 (3")
Puissance nominale (kW)
40
Alimentation en air
0,8-1,0 MPa, ≥ 0,6 m3/min
Dimensions hors tout (mm)
2600x1720x1975
Poids de la machine (kg)
4200
| Modèle | ECOO-TDS 750L |
| Taille maximale de la feuille (mm) | 750x560 |
| Taille minimale de la feuille (mm) | 280x220 |
| Taille maximale de découpe (mm) | 700x500 |
| Taille maximale d'estampage (mm) | 700x500 |
| Hauteur des règles de découpe (mm) | 23,8 |
| Pression maximale (N) | 110x104 |
| Gamme de supports | Feuille minimale 90 g/m² ; Carton 157-2000 g/m², cannelure E, B |
| Vitesse maximale de la machine (s/h) | 2500 |
| Vitesse maximale d'estampage (s/h) | 2500 |
| Épaisseur de la plaque d'estampage (mm) | 3,5 |
| Arbres d'avance de feuille | 2 |
| Hauteur de la pile d'alimentation (mm) | 800 |
| Hauteur de la pile de livraison (mm) | 160 |
| Système de chauffage électrique | 4 zones |
| Largeur minimale de feuille (mm) | 15 |
| Mandrin de rouleau de feuille (mm) | 25 (1") 76 (3") |
| Puissance nominale (kW) | 40 |
| Alimentation en air | 0,8-1,0 MPa, ≥ 0,6 m3/min |
| Dimensions hors tout (mm) | 2600x1720x1975 |
| Poids de la machine (kg) | 4200 |
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Main Features
Fournit une impression précise et réglable pour la dorure à chaud, le gaufrage et la découpe
Deux dispositifs d'avance de feuille horizontaux et transversaux sont entièrement programmables pour offrir une polyvalence maximale et une excellente économie de feuille.
Le système de soufflage d'air aide à séparer la feuille du support sur les travaux critiques
Réglage micrométrique du guide latéral et du guide avant
Délai d'impression réglable
La base en nid d'abeille est pratique pour le chargement
Détecteur de feuille manquante
4 zones de chauffage avec contrôle numérique
Dispositif de préchauffage 24 heures sur 24
Système de contrôle avec écran tactile HMI, PLC et système servo.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Application

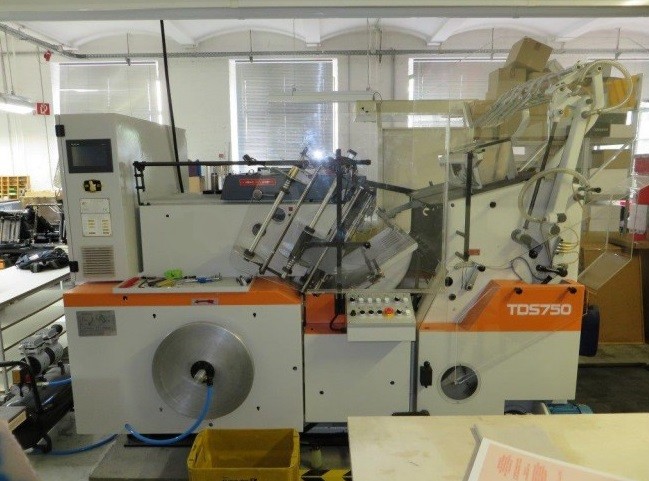

La TDS750 convient particulièrement aux clients ayant des heures de travail courtes mais des exigences de production élevées, en raison de son système de conversion plus rapide et de sa conception plus intelligente. Au fil de tant d'années de ventes, la machine automatique de dorure à chaud TDS750 reste l'un de nos produits les plus vendus grâce à sa conception ingénieuse. De nombreux clients avec des budgets plus modestes s'intéressent beaucoup à cette machine.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Producing And Packaging
De la production à la livraison, nous apportons un soin extrême à chaque détail pour garantir la bonne qualité des produits et le service aux clients.
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Certificates
![]()
![]()
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
FAQ
Q1 : Quels sont vos principaux produits ?
R : Nos principaux produits sont les CTP thermiques 4up et 8up en ligne/hors ligne, CTCP, VLF CTP, Flexo CTP, Processeur, Plaques offset, Encres offset, Blanchets offset, Équipements d'emballage post-presse, etc.
Vous pouvez obtenir l'équipement et les consommables en un seul endroit et ne vous soucier pas du service après-vente de notre entreprise.
Q2 : Où se trouve votre usine ?
Parmi notre grand nombre d'installations CTP dans le monde, il y a aussi de nombreux utilisateurs finaux (imprimeurs) qui ont acheté les produits CTP directement auprès d'EcooGraphix China et l'équipe de service technique d'EcooGraphix prend en charge ces installations à distance avec des visites sur site régulières.Notre usine de machines de traitement CTP est à Shanghai, vous êtes chaleureusement invité à visiter notre usine !
Q3 : Quelle est votre garantie pour les CTP ?
Parmi notre grand nombre d'installations CTP dans le monde, il y a aussi de nombreux utilisateurs finaux (imprimeurs) qui ont acheté les produits CTP directement auprès d'EcooGraphix China et l'équipe de service technique d'EcooGraphix prend en charge ces installations à distance avec des visites sur site régulières.Trois ans pour la tête laser et les pièces de rechange principales des CTP, un an pour le processeur. Si le client utilise la plaque CTP EcooGraphix avec la machine CTP, nous fournirons la garantie à vie. Q4 : Pouvez-vous également fournir le Workflow et le RIP ? R :
Oui, nous pouvons fournir le Workflow Brainnew et le RIP Compose V12.
Parmi notre grand nombre d'installations CTP dans le monde, il y a aussi de nombreux utilisateurs finaux (imprimeurs) qui ont acheté les produits CTP directement auprès d'EcooGraphix China et l'équipe de service technique d'EcooGraphix prend en charge ces installations à distance avec des visites sur site régulières.R :
Notre ingénieur peut venir aider à l'installation et fournir la formation nécessaire. L'acheteur doit prendre en charge les billets d'avion aller-retour, les frais de service et les frais d'hébergement locaux. Pour tout problème ou question, nous serons à votre disposition 7j/7 et 24h/24.
Parmi notre grand nombre d'installations CTP dans le monde, il y a aussi de nombreux utilisateurs finaux (imprimeurs) qui ont acheté les produits CTP directement auprès d'EcooGraphix China et l'équipe de service technique d'EcooGraphix prend en charge ces installations à distance avec des visites sur site régulières.Ces utilisateurs finaux imprimeurs font fonctionner les systèmes CTP avec une entière satisfaction grâce à notre qualité robuste, notre service à distance transparent, notre formation complète et notre maintenance. Si vous êtes un imprimeur qui envisage d'acheter directement auprès d'EcooGraphix China, il n'y a aucun souci concernant les installations, la formation et le service après-vente. Nous garantissons votre satisfaction.
