Machine de fabrication de plaques entièrement automatique CTP thermique avec système de perforation intégré

Machine à tôlerie entièrement automatique CTP thermique

Définition

Ce modèle est destiné à l'imagerie thermique de plaques CTP et dispose de 3 vitesses en option pour le client.

Il fonctionne avec une machine d'impression 4 ups. Il est chargement manuel. Si le client veut un CTP hautement automatique avec chargeur automatique et 256 vannes laser, vous pouvez considérer notre série ECOO T * 400QV.

Spécification

Modèle
Le T-400QF; le T-400QS; le T-400QE

Méthode d'exposition
Tambour externe

Système d'image
Laser de 825 nm

Débit
48/32/24pph; 800 x 660 mm/ 2400 dpi

Tailles des plaques
Pour les véhicules à moteur électrique, la valeur maximale de l'échantillon doit être égale ou supérieure à:

Épaisseur de la plaque
0.15 mm, 0.30 mm

Résolution
Standard: 2400 ou 1200 dpi

Répétabilité
0.01 mm

Interface
Fibre optique

Chargement des plaques
Standard: chargeur automatique à cassette unique avec fonction d'insertion manuelle de la plaque

Système de perforation en ligne
Optionnel: perforation interne ((maximum quatre ensembles de trous de plaque)

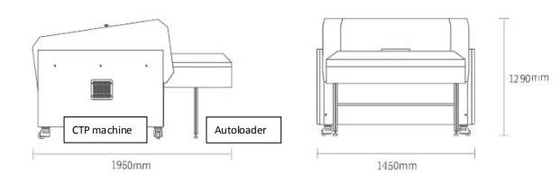

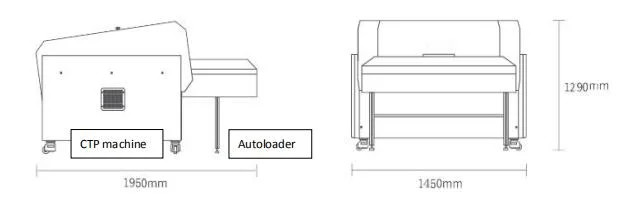

Taille de la machine (WxLxH) mm
1450x1350x1290 ((longueur supplémentaire de 600 mm pour le convoyeur à laver)

Énergie
CTP ((single phase: 220V, puissance maximale ((valeur maximale): 4KW)
Le chargeur automatique simplifié ((single phase: 220V; puissance maximale ((valeur maximale): 900W)
Autoloader multi-cassette ((single phase: 220V; puissance maximale ((valeur maximale): 1100W)

Environnement de l'opération
Température recommandée: 21-25oC, humidité relative: 40-70%

Modèle	T-400QF		T-400QS	T-400QE
Méthode d'exposition	Tambour externe
Système d'image	48 canaux	32 canaux		24 canaux
	Diode laser discrète de 830 nm
Débit	30 PPH		25 PPH	18 PPH
	800 x 660 mm, 2400 dpi
Tailles des plaques	Max.800 mm x 660 mm Min.235 mm x 335 mm
Type de support	plaque thermique CTP
Épaisseur de la plaque	0.15 mm à 0.30 mm
Résolution	Standard: 2400 dpi ou 1200 dpi (facultatif)
Répétabilité	0.01 mm
Interface	Fibre optique ((Fibres optiques)
Chargement des plaques	Automatique ou manuelle
Poids net	1100 kg
Taille de la machine (WxLxH) mm	1450 x 1350 x 1290
Énergie	Une seule phase: 220 AC+, 6%, - 10%, consommation électrique: 4 kW
Environnement	recommandé: 21 à 25 °C, max. 18 à 26 °C, humidité: 40 à 70%

Amélioration des performances

Moteur linéaire
En plus de l'accélération élevée, l'entraînement moteur linéaire offre un fonctionnement extrêmement stable et une grande précision de positionnement.

Tambour à entraînement direct moteur
L'application de la technologie du tambour à moteur direct accélère le temps de démarrage et améliore considérablement l'efficacité de la production.

Fabrication de plaques entièrement automatique avec option de perforation en ligne

Équipé d'une fonction de chargement et de déchargement automatique des plaques, d'une alimentation automatique et d'une fonction de poinçonnage automatique (en option), il peut fonctionner en continu sans interruption pour maximiser les performances.

Casette automatique de chargement des plaques

Le système de chargement automatique de plaque de grande capacité peut charger 100 plaques en même temps, et un chemin d'insertion manuel de la plaque est également inclus.

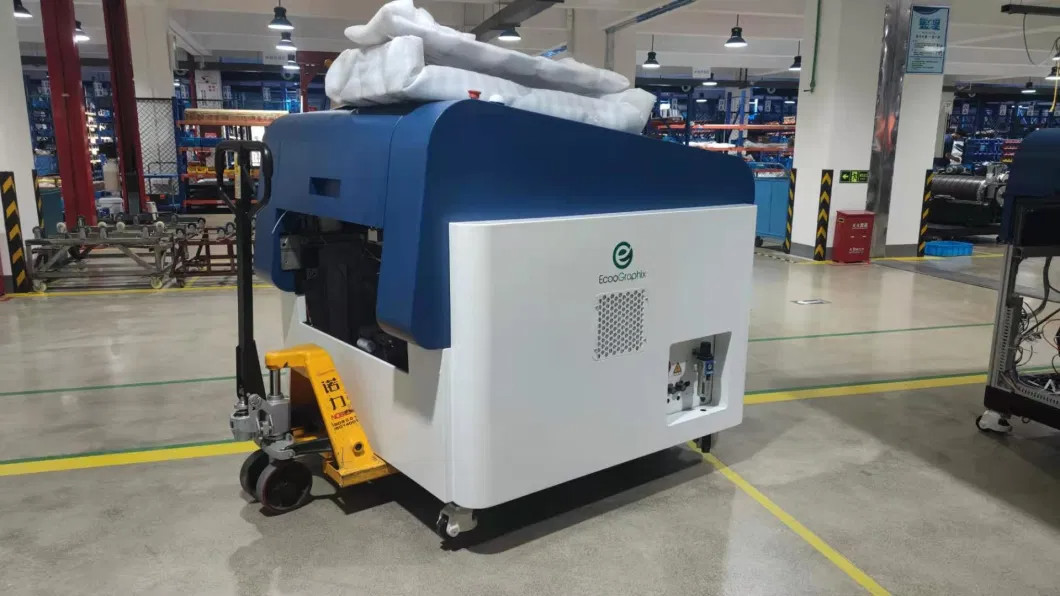

Production et emballage

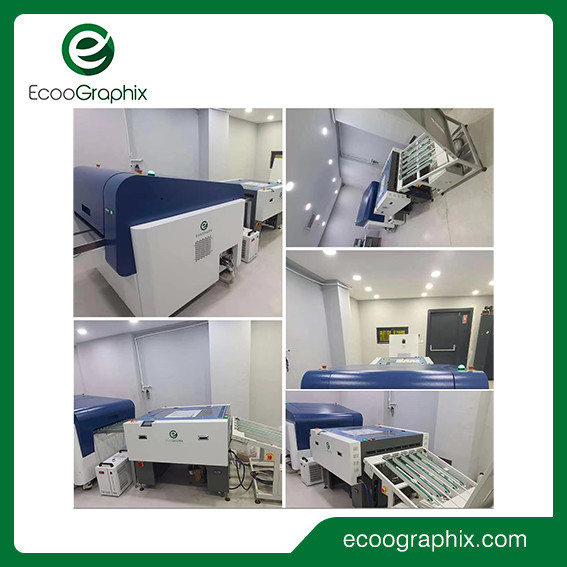

Installation dans le monde entier

Questions fréquentes

1Combien de temps?
Le délai de livraison est de 30 jours, mais nous pouvons accélérer pour les urgences.

2Combien de temps dure la période de garantie?
Ecoographix garantit 3 ans de garantie pour la tête laser et les pièces détachées.

3Quel est votre délai de paiement habituel?
Normalement, 30% d'acompte, 70% avant expédition.

4Pouvez-vous offrir une installation réussie pour référence?
Oui, nous obtenons un grand succès aux États-Unis, au Canada, au Mexique, en Colombie, en Turquie, en Hongrie, en Afrique du Sud, etc., avec l'aide de nos concessionnaires.vous pouvez les contacter par vous-même.
