Spécification

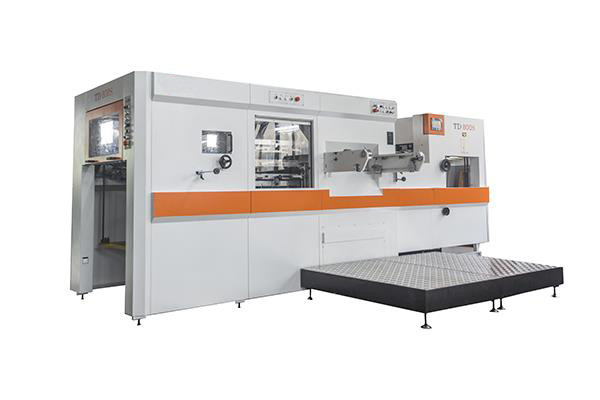

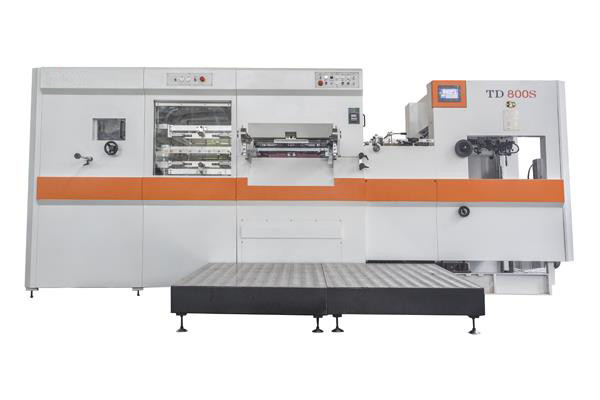

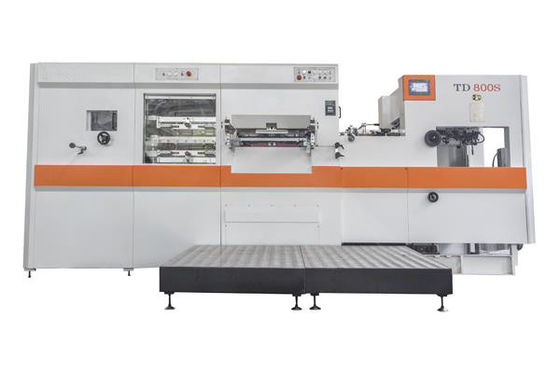

Le modèle: ECOO-TDS800
Épaisseur de la feuille:0.2-2 mm de carton E papier ondulé à la flûte
Taille maximale de la feuille ((mm):800 x 580
Taille minimale de la feuille ((mm):Pour les appareils électroniques
Taille maximale de coupe par matrices ((mm):790x570
Taille maximale de l'emboutissage ((mm):790 x 520
Taille du châssis intérieur ((mm):940 x 610
Hauteur des règles de coupe ((mm):23.8
Distance entre les plaques ((mm):51.5
Pression maximale:200 tonnes
Marge minimale de la pince ((mm): 8
Vitesse maximale de la machine ((feuilles/heure):7000
Vélosité maximale d'estampage (s/h):5000
L'épaisseur de la plaque d'estampage ((mm):5 (facultatif 4+1)
| Modèle |
Le système d'aérodrome doit être équipé d'un système d'aérodrome. |
| Taille maximale de la feuille (mm) |
800 x 580 |
| Taille minimale de la feuille (mm) |
Pour les appareils électroniques |
| Taille maximale de coupe par matrices (mm) |
790x570 |
| Taille maximale de l'emboutissage ((mm) |
790 x 520 |
| Taille du châssis intérieur ((mm) |
940 x 610 |
| Hauteur des règles de coupe (mm) |
23.8 |
| Distance entre les plaques ((mm) |
51.5 |
| Pression maximale |
200 tonnes |
| Marge minimale de la pince (mm) |
8 |
| Vitesse maximale de la machine (feuilles/heure) |
7000 |
| Vitesse maximale d'estampage (s/h) |
5000 |
| L'épaisseur de la plaque d'estampage ((mm) |
5 (facultatif 4+1) |
| Épaisseur de la feuille |
0.2-2 mm de carton E papier ondulé à la flûte |
| Hauteur de la pile d'alimentation ((mm) |
1300 |
| Hauteur de la pile de livraison ((mm) |
1000 |
| Système de chauffage électrique |
10 zones |
| Rouleaux à imprimer |
2 longitudinaux et 2 transversaux |
| Largeur minimale de la feuille ((mm) |
40 |
| Le noyau de la bobine de feuille ((mm) |
25 " 1 " 76 " 3 " |
| Moteur de mine ((kw) |
7.5 |
| Puissance totale (kw) |
40 |
| Alimentation en air |
00,8-1,0 MPa,≥00,6 cbm/min |
| Dimension globale (mm) |
Pour les pièces détachées: |
| Poids de la machine (en tonnes) |
15 |
Pièces détachées de machines
Unité d'alimentation
• plateau de piles avec poignée permettant la correction latérale manuelle de la pile pendant la production
• Système d'alimentation par flux avec une vitesse maximale de 120 feuilles par minute
• 2 ventouses chacune pour soulever le papier, 2 ventouses pour déplacer le papier
• La hauteur et l'angle des têtes d'aspiration sont facilement réglables
• Dispositifs électroniques de sécurité empêchant la pile d'alimentation de monter trop haut
• Micro-réglage est disponible pour le positionnement transversal de la table de piles
• Détecteur à double feuille de précision
• Modification facile des guides latéraux de tirage et de poussée, simplement en tournant un boulon, sans avoir besoin de retirer et de remplacer le guide latéral complet
• 2 guides avant avec micro réglage et le guide latéral est réglable par manche de roue
• Détecteur photoélectrique avec arrêt automatique sur la table d'alimentation en cas de blocage du papier
• Les commandes d'entraînement séparées de l'unité d'alimentation et de la machine principale pour faciliter la préparation
• PLC et caméra électronique pour le contrôle du chronométrage
Unité de découpe à la matrice
• Moteur principal Siemens commandé par le régulateur Schneider
• Micro-ajustement de la force de coupe par engrenage à ver entraîné par moteur et contrôlé par écran tactile
• La précision de la pression peut atteindre 0,01 mm
• Arbre à manivelle en acier 40Cr
• Cadres de machines en acier Q235-A, plaques supérieures et inférieures en fer ductile QT60 avec sable revêtu de résine avec technologie de fonte à la meehanite
• Dispositif de tournage de chasse à couper
• Dispositif de protection contre la surcharge avec limiteur de couple pour une sécurité maximale de l'opérateur
et équipements

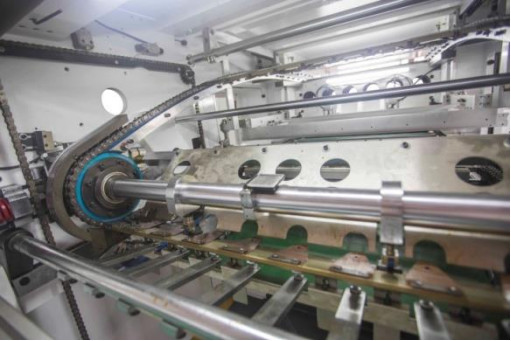

• 7 ensembles de barres de pince avec pinces en aluminium léger et durable
L'alliage avec revêtement ultra dur et finition anodisée assure une précision et une cohérence
enregistrement sur papier
• Après des essais de longue durée et livrés par paires, pince principale, chaîne de Subaki,
Le Japon
• Système d'entraînement à haute pression pour le contrôle du positionnement de la barre de la pince
• Fermeture pneumatique et relâchement de la chasse à découper
• Système de ligne centrale pour un changement rapide de poste
Unité d'estampage
• Les 2 axes longitudinaux et 2 axes transversaux de pressage à chaud répondent pleinement aux besoins du client en pressage à chaud pour les produits.
• Le chauffage uniforme de 10 zones permet au produit de présenter un effet d'estampage à chaud plus uniforme.
• Servo système de commande PLC.
Unité de distribution
• Dispositifs photoélectriques de sécurité empêchant la montée et la descente excessive de la pile de papier de livraison
• Un pinceau réglable permet de décharger le papier des pinces et de l'empiler.
• Conception de piles hautes jusqu'à 1020 mm
• Tableaux de ceinture auxiliaires automatiques disponibles pour une livraison sans arrêt
• Le mouvement de l'alimentateur et le réglage de la vitesse peuvent être réglés dans l'unité de distribution
Pièces électriques, interface utilisateur et détecteur de sécurité
• Le système PLC industriel japonais Omron à grande vitesse
• Interface opérateur Omron avec écran tactile
• Omron Commutateur électronique de caméra et codeur
• Détecteurs électroniques, cellules microcommutées et cellules photoélectriques contrôlées par PLC sur l'ensemble de la machine
Système de lubrification automatique
• pompe à huile automatique et système de distribution pour toute la machine avec minuterie prédéfinie
• Distribution de l'huile de lubrification pour les chaînes de pinces avec une vanne à commande individuelle pour chaque chaîne
Dispositifs de sécurité et homologation de la qualité des composants
• Toutes les pièces électroniques et électriques sont homologuées CE
• Protecteur de surcharge pour le protecteur et l'équipement
• Embout de chaîne de la pince pour protéger les barres de la pince
• Des boutons d'arrêt d'urgence sur toute la machine pour un accès rapide et facile
• La transmission de l'unité principale adopte une commande de convertisseur de fréquence A/C importée, le démarrage et l'arrêt de la machine sont contrôlés par un embrayage à air importé
• Le fonctionnement de l'ensemble de la machine est contrôlé par PLC. Interface à écran tactile pour la surveillance de l'état de fonctionnement de la machine, des indicateurs de défaillance et de leurs modes de prise de vue correspondants.C'est plus facile à utiliser.
• Le contrôle indépendant de la température dans chaque zone de chauffage rend la température de fonctionnement de la machine plus égale et stable.
Emballage et expédition
Questions fréquentes
Q: Qu'en est-il du support technique de l'installation et après-vente?
A: Je suis désolé.Notre ingénieur peut aller aider à l'installation et fournir la formation nécessaire. L'acheteur doit prendre les billets d'avion aller-retour et les frais de service et le coût de l'hébergement local.Des problèmes ou des questions, nous serons à votre disposition 7x24 heures.
Parmi nos nombreuses installations de CTP dans le monde, there are also many end users (printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
Ces imprimantes utilisées par les utilisateurs finaux fonctionnent toutes avec une satisfaction totale en raison de notre qualité robuste, de notre service à distance sans faille, de notre formation et de notre entretien approfondis.Si vous êtes un imprimeur qui envisage d'acheter directement chez EcooGraphix ChineIl n'y a pas de tracas sur les installations, la formation et le service après-vente.
