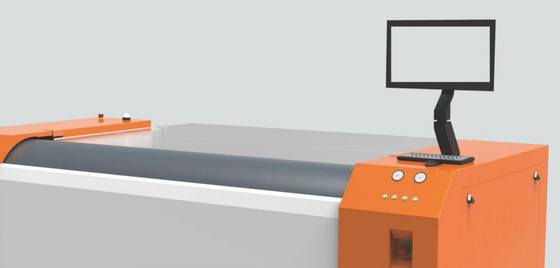

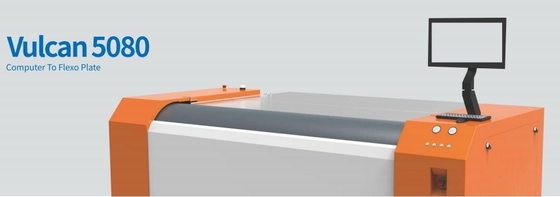

Modèle: FL5080
Définition:
Machine CTP numérique de conversion d'images en plaques flexibles; une machine de fabrication de plaques flexibles de 50 pouces sur 80 pouces.
Le FL5080 est conçu avec une technologie laser à fibre de haute puissance et un contrôle indépendant de la technologie LV à 256 canaux, ce qui représente une percée dans les limitations de puissance énergétique.Il dispose d'une détection de distance laser et d'un moteur à bobine vocale dynamique de mise au point automatiqueCette technologie unique assure la précision et la cohérence dans la fabrication de plaques flexo.
Caractéristiques et technologie
- Dispositif laser à haute énergie:
- Sortez une image de 50 x 80 pouces à 5080 dpi en 30 minutes.
- Augmente la productivité de 10% pour les travaux urgents, aidant à respecter les délais serrés.
- 256 canaux technologie de modulation indépendante:
- Divise le laser en 256 canaux contrôlés indépendamment, augmentant considérablement la productivité.
- La forme rectangulaire de la tache laser offre une qualité de point et des performances d'image supérieures.
- H256 Tête laser:
- Utilise un nouveau système optique de grossissement à haute puissance pour une résolution optique de 5080 dpi.
- peut représenter des lignes inclinées ou circulaires aussi fines que 15 μm et des lignes verticales/horizontales aussi fines que 5 μm, ce qui donne des pixels nettes et clairs.
- Augmente la fidélité des couleurs de 30%.
- Capacité de super haute résolution:
- L'appareil de valve lumineuse peut atteindre des résolutions allant jusqu'à 10160 dpi avec une tache laser de 2,5 μm x 2,5 μm, des lignes d'imagerie aussi fines que 5 μm ou moins.
- Prend en charge une sortie de 2540 dpi; avec des exigences d'imagerie non critiques, le mode d'exposition double ligne se chevauchant peut augmenter la productivité de 150%.
- Autofocus dynamique:
- Le moteur à bobine vocale assure une mise au point précise lors de l'exposition sur des surfaces de plaques flexibles non uniformes.
- Fonctions de chevauchement avancées:
- Les fonctions de chevauchement de lignes doubles et triples offrent une qualité d'image et une efficacité supérieures pour l'ablation LAMS lors de l'exposition à la plaque flexo.
- Exposition stable et fiable:
- La surveillance instantanée de la température et le pré-étalonnage de la tête laser assurent une exposition laser stable et fiable.
Données techniques
| Modèle |
Le numéro d'immatriculation |
Le numéro de série: |
| Méthode d'exposition |
Tambour externe |
| Système d'image |
Dispositif laser à fibres de 1064 nm (têtes H256) |
| Débit |
3 m2/heure à 5080 dpi |
5 m2/heure à 5080 dpi |
| |
50 x 80 pouces prend 45 minutes |
50 x 80 pouces prend 30 minutes |
| Taille de l' exposition |
Taille maximale 1270*2032mm, taille minimale 200*200mm |
| Type de support |
Film d'ablation à sec, plaque d'imprimerie numérique pour le lavage à l'eau, plaque de flexion numérique pour le lavage à l'eau, plaque de flexion numérique pour le lavage au solvant |
| Épaisseur de la plaque |
0.140 mm à 6.35 mm |
| Résolution |
5080DPI (compatible avec 2540DPI), peut être étendu à 10160DPI |
| Chargement des plaques |
Chargement automatique ou manuel des plaques |
| Poids net |
2500 kg ou plus |
Taille de la machine
(WxLxH) mm |
Pour les appareils de traitement des eaux usées, la valeur de l'échantillon doit être égale ou supérieure à: |
| Énergie |
Voltage triphasé: 380V, max. Puissance (valeur de pointe) 16 kw |
Opération
Environnement |
recommandé:15-30°C, max.21-25°C, humidité:40-70% |
Plaque carrée contre plaque ronde
Lors de l'imagerie avec un point rond, la taille du point doit correspondre à la taille du point de l'image. Par exemple, à 5080 dpi, la taille du pixel du point de l'image est de 5 μm x 5 μm, ressemblant à une surface carrée.L'utilisation d'un point lumineux rond d'un diamètre de 5 μm ne peut pas complètement exposer les quatre coins de cette zone carréePour assurer une exposition complète, le diamètre de la tache ronde doit être équivalent à la longueur diagonale de la surface carrée, qui est de 7,07 μm (1,414 fois la taille du point).
Une tache de 5 μm de diamètre ne parvient pas à couvrir toute la surface carrée, tandis qu'une tache de 7 μm de diamètre provoque des expositions qui se chevauchent, ce qui conduit à des images irrégulières aux bords en forme d'arc.
Certains développeurs d'optique tentent de trouver un diamètre de tache optimal inférieur à 7,07 μm, mais des problèmes de qualité persistent quel que soit le diamètre choisi.
En revanche, une forme de tache rectangulaire permet une taille de tache de 5 μm x 5 μm, qui expose complètement toute la surface carrée, assurant une imagerie précise et cohérente.
