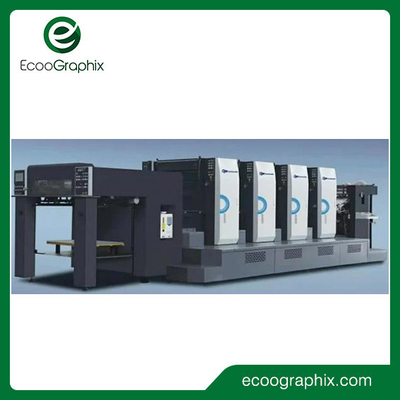

Machine d'impression offset à quatre couleurs avec module de bus technologique CC-LINK
Instructions
La machine d'impression four couleur est équipée du module de bus technologique CC-LINK de Mitsubishi.Le cylindre d'impression à double diamètre et le tambour de transfert peuvent réduire les temps de prise en charge des feuilles entre les unités d'impressionLe cylindre de plaque peut être réglé dans le sens de la circonférence, dans le sens latéral et dans le sens diagonal.
Les spécifications
Machine à imprimer en offset A2
ModèleLe nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
Taille maximale de la feuille (mm)660X480mm; 740X540mm
Taille minimale de la feuille ((mm)Pour les appareils à combustion interne, le réglage de la température doit être effectué à l'aide d'un dispositif de combustion interne.
Épaisseur du papier0.06-0.6 mm; 0.06-0.6 mm
Zone d'image maximalePour les appareils à commande numérique, les dimensions de l'appareil doivent être de:
Taille de la plaquePour les appareils à commande numérique, le réglage doit être effectué à l'aide d'un régulateur de puissance.
Taille de la couverturePour les appareils de traitement de l'air:
Max. Hauteur de la pile d'alimentation940 mm; 940 mm
Hauteur maximale de la pile de livraison780 mm; 780 mm
Puissance du moteur23kw; 23kw
Taille de la machinePour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:
Le poidsPour les produits à base de plantes:
Je suis désolée.
| Machine à imprimer en offset A2 | ||
| Modèle | Le nombre d'hectares | Le nombre d'équipements utilisés |
| Taille maximale de la feuille (mm) | 660x480 mm | Pour les pièces de rechange |
| Taille minimale de la feuille ((mm) | 273 x 393 mm | 273 x 393 mm |
| Épaisseur du papier | 0.06-0.6 mm | 0.06-0.6 mm |
| Zone d'image maximale | 650x468 mm | 730 x 528 mm |
| Taille de la plaque | 675x560 mm | Pour les appareils à commande numérique |
| Taille de la couverture | Avec une largeur de 740 x 680 x 1,9 mm | Avec une largeur de 740 x 760 x 1,9 mm |
| Max. Hauteur de la pile d'alimentation | 940 mm | 940 mm |
| Hauteur maximale de la pile de livraison | 780 mm | 780 mm |
| Puissance du moteur | 23 kW | 23 kW |
| Taille de la machine | Pour les appareils à commande numérique | Pour les appareils à commande numérique |
| Le poids | 18 700 kg | 19700 kg |
Je suis désolée.
Configurations
Cylindre à double diamètre pour l'impression et le transfert de papier
Chargement semi-automatique des plaques ((déchargement et chargement de quatre plaques pendant 2 minutes et 40 secondes)
Régulation automatique de la pression par ordinateur (preset de pression sur papier)
Contrôle de l'encre par ordinateur
Interface CIP3
Dessin de plaque électrique oblique axiale radiale
pression de l'embrayage pneumatique à double cylindre parallèle
Détection par ultrasons de la double feuille du convoyeur de papier à aspiration sous vide
Moteur à rouleaux à sortie d'encre à entraînement direct
Pulvérisation électronique
Système électrique de bus industriel ((CC-Link)
Machines à perforer photoélectrique de haute précision
Traitement thermique par pulvérisation de l'acier inoxydable sur la surface de l'empreinte et du cylindre de plaque
Version anglaise de la procédure de fonctionnement et de l'interface
Emballages destinés à l'exportation
Détails
|
Le système d'alimentation
Le mécanisme d'avancement contrôlé par le rail de guidage linéaire rend la vitesse de la machine plus rapide et plus stable.
- Une vanne rotative brevetée peut nettoyer automatiquement la poussière de papier et réduire la défaillance.
|
Unités d'impression:
- Le cadre et la base sont en fonte intégrale.
- L'extinction à haute fréquence des engrenages garantit la précision de la transmission.
- Des engrenages hélicoïdaux, coefficient de chevauchement élevé et faible bruit.
|
|
Pour les cylindres:
- La surface des cylindres d'impression et des cylindres de plaque est en acier inoxydable pulvérisé afin de mieux prolonger la durée de vie de la presse.
- La conception de l'équilibre dynamique peut réduire les vibrations lors de l'impression.
|
La console:
- La mémoire de presse ou la carte mémoire de travail (disk) peut enregistrer le travail actuel. Les modifications et les paramètres apportés au travail actuel sont transférés à la presse.vous pouvez entrer les valeurs préréglées pour le prochain travail dans la mémoire de presse ou stockés sur un disque.
- CIP3/CIP4
|
|
Barre de pince pneumatique, plaque de remplacement sans outils:
- La tension de la barre de serrage est réglée par des tuyaux et des ressorts à disque importés, ce qui la rend plus souple pour le fonctionnement.
- Les coins des cylindres sont contrôlés par un codeur de haute précision.Ainsi, il peut répondre aux besoins de l'imprimerie en version longue et en version courte..
- La queue de la barre de pince est séparée, de façon à rendre le papier plus lisse.
|
Console de contrôle du volume d'encre:
- Chaque clé d'encre dans chaque unité peut être réglée par console.
- La quantité d'encre peut être affichée numériquement et peut être enregistrée.
|
|
Des saisisseurs précis:
- Une fois que les plaquettes en acier à haute résistance à carreaux auront été éteintes, leur durée de vie sera plus longue et leur remplacement plus pratique.
- Les tampons souples résistants à l'usure assurent la stabilité du transfert du papier et la précision de la transmission du papier.
- Les roulements à rouleaux à aiguilles de haute précision et les roulements d'ouverture améliorent la stabilité du système de pince.
|
Dispositif automatique de réglage de l'épaisseur du papier:
- Il est équipé d'un engrenage entraîné.
- Le générateur magnétique permanent entraîné peut assurer la stabilité de la pression d'impression, en raison de la grande torsion et du fort blocage automatique.
- Il est plus facile et plus pratique de saisir l'épaisseur du papier directement sur l'écran.
|
Tableau d'alimentation à aspiration sous vide:
- Une pompe à air importée.
- Il est adapté à tous les types de papier et à toutes les tailles de papier automatiquement, afin de changer le format du papier plus rapidement et plus facilement.
- Le détecteur à double feuille ultrasonique peut mieux protéger les bouteilles
|
|
|
|
|
|
|
