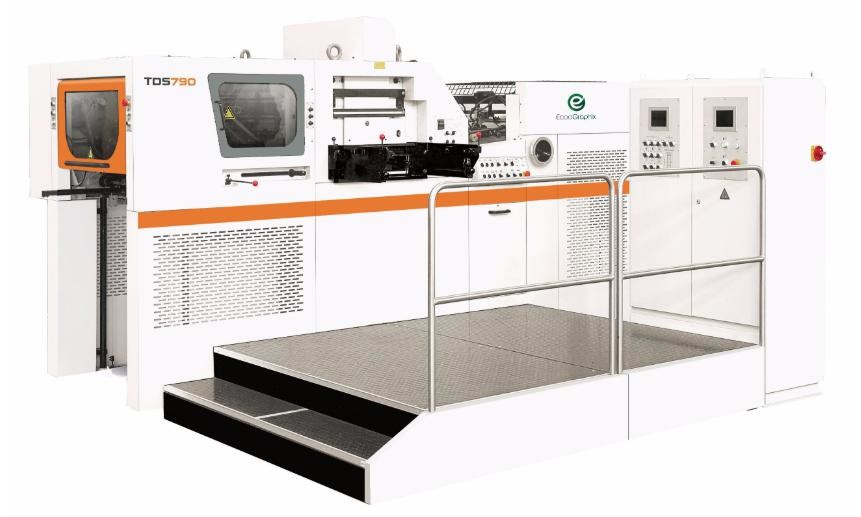

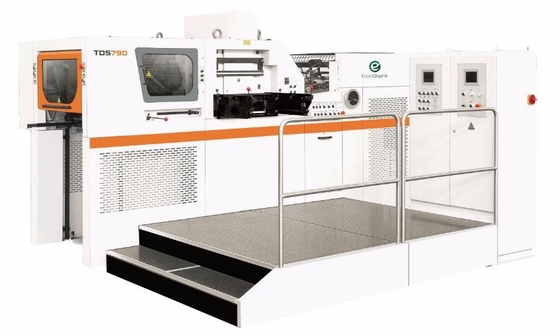

Coupeuse automatique en ligne avec étiquetage thermique en feuille TDS790
Une brève introduction
TDS790 machine automatique de découpe sous pression et d'impression à feuille chaude est composé d'unité d'alimentation, unité principale et unité de livraison.le système de commande électrique est disponible avec la machineL'inserteur, le pré-empilage, l'unité de décapage, la pompe BECKER et l'emboutissage thermique sont toutes des options pour vous.
Application du projet
Convient à la production de boîtes en papier, de tasses en papier, d'étiquettes d'emballage, de cartons en relief, de sacs en papier portables, de couvertures en papier, de PVC, de divers plastiques, etc.
Les spécifications
Je suis désolée.
ModèleTDS790
Taille maximale de la feuille (mm)790x560
Taille minimale de la feuille ((mm)Pour les appareils électroniques
Taille maximale de coupe par matrices (mm)760x520
Taille maximale du timbre (mm)760x525
Taille du châssis intérieur ((mm)780x530
Hauteur des règles de coupe (mm)23.8
Distance entre les plaques ((mm)51.5
Pression maximale (N)120x104
Variété des stocksMin. feuille 90 g/m2, Carton 157-2000 g/m2La flûte E, Si
Marge minimale de la pince (mm)6
Max. Vitesse de la machine (s/h)5500
Vitesse maximale d'estampage (s/h)5000
L'épaisseur de la plaque d'estampage ((mm)5 (facultatif 4+1)
Points d'alimentation longitudinaux3
Arbre d'alimentation transversale2
Hauteur de la pile d'alimentation ((mm)1200
Hauteur de la pile de livraison ((mm)950
Système de chauffage électrique8 zones
Min. largeur du film ((mm)40
Le noyau de la bobine de feuille ((mm)25 (l') 76 (l3)
Puissance nominale (kw)26
Alimentation en air00,8-1,0 MPa, ≥ 0,6 m3/min
Dimension globale (mm)Pour les pièces détachées:
Poids de la machine (en kg)8500
| Modèle |
TDS790 |
| Taille maximale de la feuille (mm) |
790x560 |
| Taille minimale de la feuille ((mm) |
Pour les appareils électroniques |
| Taille maximale de coupe par matrices (mm) |
760x520 |
| Taille maximale du timbre (mm) |
760x525 |
| Taille du châssis intérieur ((mm) |
780x530 |
| Hauteur des règles de coupe (mm) |
23.8 |
| Distance entre les plaques ((mm) |
51.5 |
| Pression maximale (N) |
120x104 |
| Variété des stocks |
Min. feuille 90 g/m2, Carton 157-2000 g/m2La flûte E, Si |
| Marge minimale de la pince (mm) |
6 |
| Max. Vitesse de la machine (s/h) |
5500 |
| Vitesse maximale d'estampage (s/h) |
5000 |
| L'épaisseur de la plaque d'estampage ((mm) |
5 (facultatif 4+1) |
| Points d'alimentation longitudinaux |
3 |
| Arbre d'alimentation transversale |
2 |
| Hauteur de la pile d'alimentation ((mm) |
1200 |
| Hauteur de la pile de livraison ((mm) |
950 |
| Système de chauffage électrique |
8 zones |
| Min. largeur du film ((mm) |
40 |
| Le noyau de la bobine de feuille ((mm) |
25 (l') 76 (l3) |
| Puissance nominale (kw) |
26 |
| Alimentation en air |
00,8-1,0 MPa, ≥ 0,6 m3/min |
| Dimension globale (mm) |
Pour les pièces détachées: |
| Poids de la machine (en kg) |
8500 |
Je suis désolée.
Détails

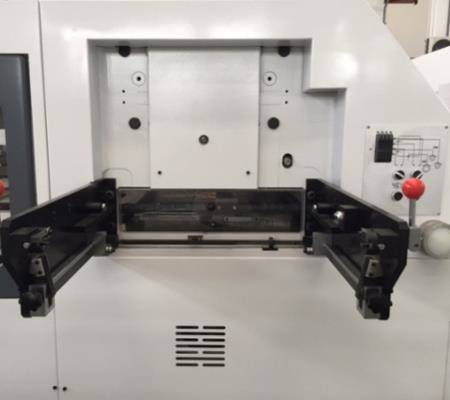

♥ Barre à poignée
Adoption d'un alliage d'aluminium à haute résistance pour prolonger l'endurance et alléger le poids, et la conception est particulièrement adaptée au papier fin.
♣ Boîte de vitesses d'embrayage
Le système intermittent protège la machine de la surcharge, et le système de transfert de couple adopte la conception de rainure de remplissage à billes.et peut également être réinitialisé facilement après surcharge.
Principales caractéristiques
1) L'entraînement de l'unité principale utilise un régulateur à onduleur. L'embrayage à air est importé pour le fonctionnement et la rupture de la machine.
2) Micro-processeur composé de PLC et de programme pour surveiller le fonctionnement de l'ensemble de la machine.Plus d'esquisse visuelle plus des indications de problèmes de mots dans l'écran tactile sur l'unité principale pour vous permettre de trouver les problèmes causés dans les plus brefs délais pour réduire le temps d'arrêt de la machine.
Section de découpe à la matrice
· Système de conduite à commutateur à manivelle de précision de l'engrenage de ver assure un mouvement fluide et dynamique de la plaque inférieure
· Papeterie de précision plaque supérieure
· Fermeture à la main de la poursuite
· Chaîne de conduite à tiges de haute qualité
· Système de conduite de la barre de pince à deux cames de pointe pour assurer un mouvement intermittent en douceur et précision de la barre de pince
Système d'emboutissage en feuille
· Cinq arbres de traction de feuille entraînés par un servo-moteur, chacun programmable individuellement pour une traction de feuille courte et longue 3 axes en direction longitudinale; 2 axes en direction transversale
· Console d'estampage avec ordinateur industriel, écran tactile Pro-Face et 6 thermomètres pour réglage de la feuille et contrôle de température avec préchauffage de la machine
· Base de chauffage avec 6 zones de chauffage dont chaque température est réglable individuellement
· Système d'avertissement pour la longueur du film

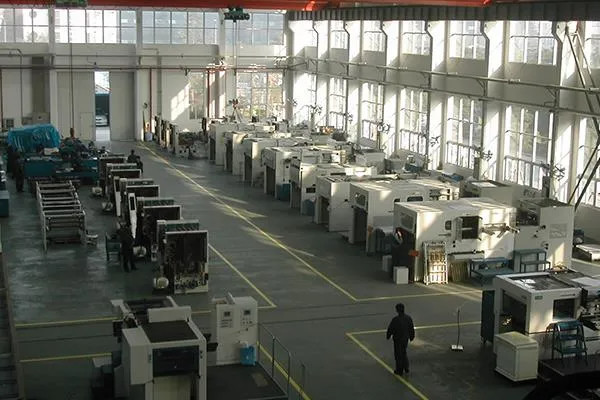

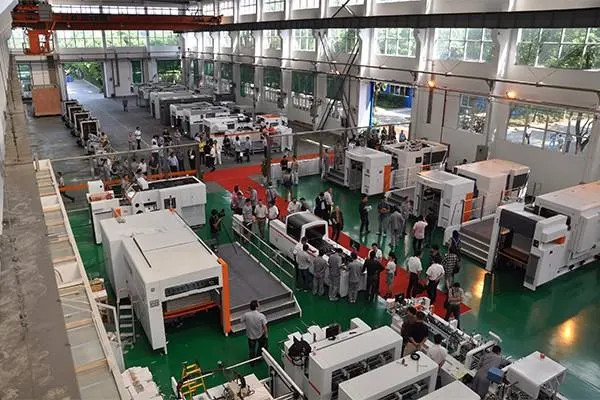

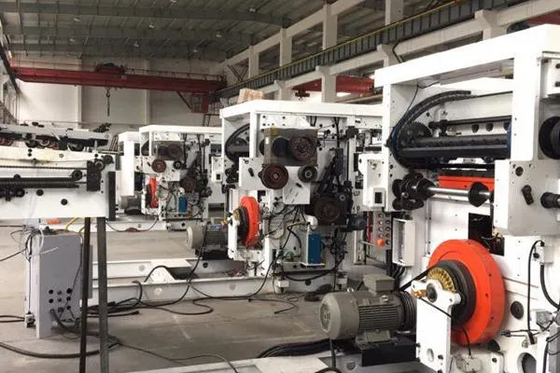

Production et emballage
De la production à la livraison, nous faisons tous les détails très soigneusement pour garantir la bonne qualité du produit et le service aux clients.
Certificats
Questions fréquentes
|
Q1: Quels sont vos principaux produits?
A: Je suis désolé.Nos principaux produits sont les prépresseurs 4up et 8up en ligne / hors ligne thermique CTP, CTCP, VLF CTP, Flexo CTP, processeur, plaques offset, encres offset, couvertures d'impression offset,Équipement d'emballage postpress, etc..
Vous pouvez obtenir l'équipement et les consommables en un seul et pas de souci au sujet du service après-vente de notre société.
|
|
Q2: Où est votre usine?
A: Je suis désolé.Notre usine de machines de traitement CTP est à Shanghai, vous êtes chaleureusement invités à visiter notre usine!
|
|
Q3: Y a-t-il une certification pour votre processeur CTP?
A: Je suis désolé.Oui, toutes nos machines ont été certifiées par SGS et CE.
|
|
Q4: Pouvez-vous également fournir le Workflow et le RIP?
A: Je suis désolé.Oui, nous pouvons fournir le Workflow Brainnew et le RIP Compose V12.
|
|

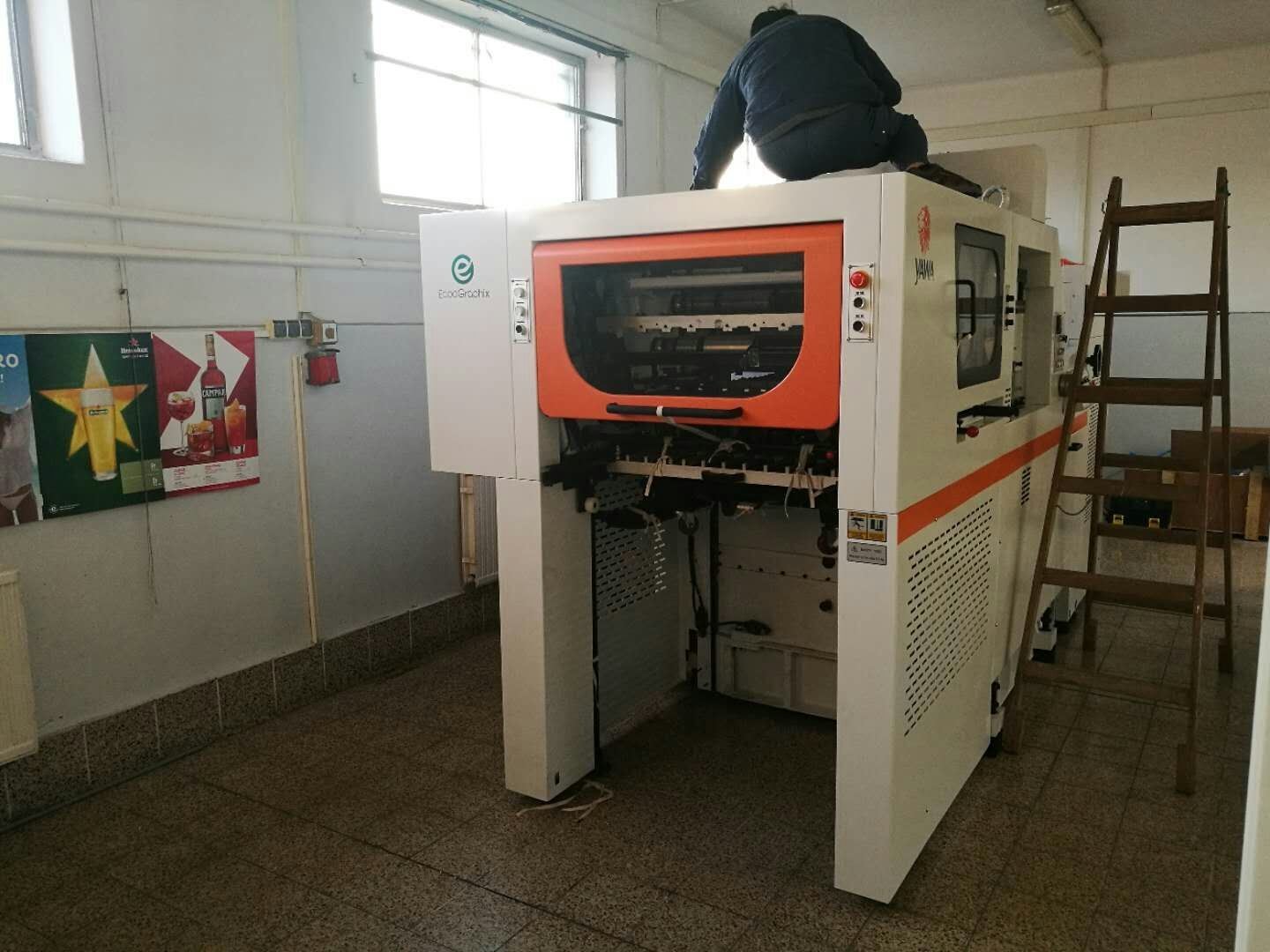

Q5: Qu' en est-il de l' installation et du support technique après-vente?
A: Je suis désolé.Notre ingénieur peut aller aider à l'installation et fournir la formation nécessaire. L'acheteur doit prendre les billets d'avion aller-retour, les frais de service et le coût de l'hébergement local.Des problèmes ou des questionsNous sommes à votre disposition 24 heures sur 24. there are also many end users(printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
Ces imprimantes utilisées par les utilisateurs finaux exécutent toutes les systèmes CTP avec une pleine satisfaction en raison de notre qualité robuste, de notre service à distance sans faille, de notre formation et de notre entretien approfondis.Si vous êtes un imprimeur qui envisage d'acheter directement chez EcooGraphix ChineIl n'y a pas de tracas sur les installations, la formation et le service après-vente.
|
