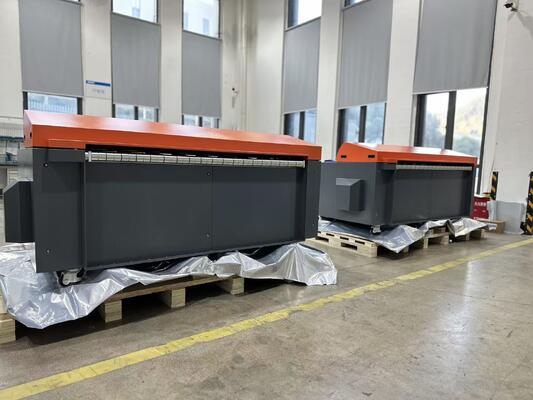

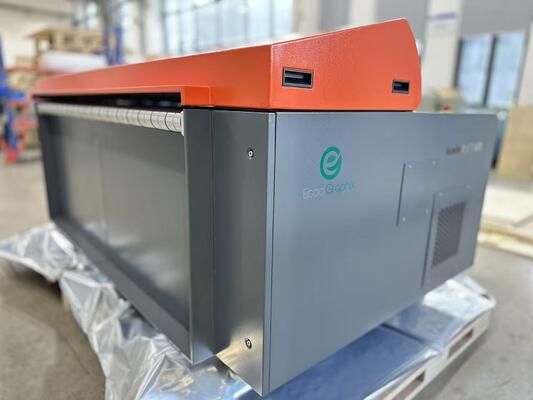

Usine de machine de plaques CTP offset de format large A0
1. Application
Le CTP grand format comble le fossé entre la conception numérique et l'impression offset traditionnelle à grande échelle, ce qui permet de produire des documents de haute qualité et de grand format de manière économique et efficace.
La machine CTP thermique EcooGraphix VLF (Very Large Format) T1600S peut être utilisée pour les affiches ou les tableaux muraux de format A0, B0, les grands livres, les catalogues, les pages jaunes, le traitement des emballages et les centres de fabrication de plaques, etc., avec une vitesse de sortie de 14 à 19 plaques par heure.
Tout d'abord, les fichiers de conception d'impression sont créés sur ordinateur par le logiciel RIP et Workflow, puis les fichiers sont envoyés au CTP. Les images des fichiers sont scannées par les lasers (laser thermique 830 nm ou laser UV 405 nm) sur les plaques CTP en aluminium. Le balayage laser durcit le revêtement photosensible sur la plaque CTP.
Ensuite, la plaque CTP passe par le processeur CTP, le produit chimique de développement se trouve à l'intérieur du processeur CTP, pour éliminer la zone non imageante de la plaque CTP. La plaque CTP sera rapidement séchée dans le processeur CTP après le lavage.
Enfin, les plaques CTP sont placées sur la machine d'impression offset, pour les travaux d'impression.
2. Principales caractéristiques :
Taille maximale de la plaque : 1 680 × 1 350 mm
Caractéristiques : Moins de main-d'œuvre, grande stabilité et qualité de sortie parfaite.
Les plaques UV et les plaques thermiques sont disponibles pour vous permettre de réduire les coûts de production.
Le chargement et le déchargement automatiques des plaques peuvent améliorer votre efficacité de fabrication de plaques.
Combinée à un chargeur automatique, un processeur et un empileur, la série EcooGraphix VLF CTP peut réaliser une impression entièrement automatique.
Un seul opérateur est nécessaire pour terminer l'ensemble du processus de sortie.
3. Application et exemple :
4. Spécifications techniques :
| Modèle |
T-1600QM |
| Méthode d'exposition |
Tambour externe |
| Système d'imagerie |
Laser 825 nm |
|
Vitesse de sortie
|
22 plaques/heure |
| |
1630 mm x 1325 mm / 2400 dpi |
| Tailles de plaques |
Max. 1680 mm x 1350 mm ;
Min. 650 mm x 550 mm |
| Taille d'exposition |
Max. 1680 mm x 1336 mm |
| Type de support |
Plaque CTP thermique positive/négative ou plaque non chimique |
| Épaisseur de la plaque |
0,15 mm à 0,30 mm ou 0
27 mm t
0,40 mm (alternative)
|
| Résolution |
Standard : doubles résolutions 2400 dpi et 1200 dpi ou en option 2540 dpi et 1270 dpi. Option de haute résolution variable : maximum jusqu'à 10800 dpi dans le sens de la numérisation rapide. 12800 DPI est disponible sur demande |
| Répétabilité |
±0,01 mm (exposition continue pendant 4 fois ou plus sur la même plaque avec une température de 23℃ et une humidité de 60 %) |
| Interface |
Fibre optique |
| Chargement des plaques |
semi-automatique (système de chargeur automatique en option) |
| Poids net |
1800 kg |
Taille de la machine
(LxlxH)mm |
2400x1430x1110 |
| Alimentation |
3 phases 380 V, consommation électrique (valeur de pointe) : 5,5 KW |
|
Environnement d'exploitation
ronnement
|
température recommandée : 21-25℃ ; température autorisée : 15-30℃, humidité :<70 % HR |
| Modèle |
T-1600S T1600SX |
| Méthode d'exposition |
Tambour externe |
| Système d'imagerie |
64 canaux |
256 canaux |
| Diode laser discrète 830 nm |
| Vitesse de sortie |
16 plaques/heure |
25 plaques/heure |
| |
1470 mm x 1180 mm / 2400 dpi |
| Tailles de plaques |
Max. 1470 mm x 1180 mm ; Min. 400 mm x 400 mm |
| Type de support |
Plaque CTP thermique |
| Épaisseur de la plaque |
0,15 mm à 0,30 mm ou 0,27 mm à 0,40 mm (alternative) |
| Résolution |
2400 dpi, 1200 dpi en option : doubles résolutions 2 400 dpi et 1,
Standard : doubles résolutions 2 400 dpi et 1 200 dpi, ou 2 540 dpi et 1 270 dpi (Option)
Option de haute résolution variable : maximum jusqu'à 10 000 dpi dans le sens de la numérisation rapide
|
| Répétabilité |
0,01 mm (exposition continue pendant 4 fois ou plus sur la même plaque avec une température de 23℃ et une humidité de 60 %) |
| Interface |
USB 2.0 ou USB3.0 (USB2.0 est recommandé) |
Fibre optique (voie fibre) |
| Chargement des plaques |
Manuel ou automatique avec chargeur automatique |
| Poids net |
1400 kg |
| Taille de la machine |
2 355 × 1 910 × 1 217 mm (L × l × H) |
| Alimentation |
Monophasé : 220 V, puissance maximale (valeur de pointe) : 5,5 KW |
| Environnement d'exploitation |
température recommandée : 21-25℃ ; température autorisée : 15-30℃, humidité :<70 % HR |
