machine de raccordement de fenêtre en carton ondulé du film 0.2um

La machine de lancement de fenêtre automatique est pour la boîte de fenêtre et la boîte de carton. C'est le type de la technologie la plus de pointe de machine de raccordement de fenêtre comportant avec la haute opération de précision, de forte stabilité et facile. Il peut manipuler avec le carton, papier de panneau de carton, tel que le boîte-cadeau, coffre à jouets, la boîte de chemise, boîte à lait et ainsi, de conducteur direct à la coupe précise. La machine principale a 5 parts : conducteur, plaçant la partie, collant, tangage, la livraison.
Nous employons plus les pièces d'importation de 90%, comme la ceinture puissance Ecer américaine de conducteur, chaîne du Japon, incidences et commutateur de Photoelcetric, contacteur de l'Allemagne Schneider, le contact s de Taïwan creen et PLC.

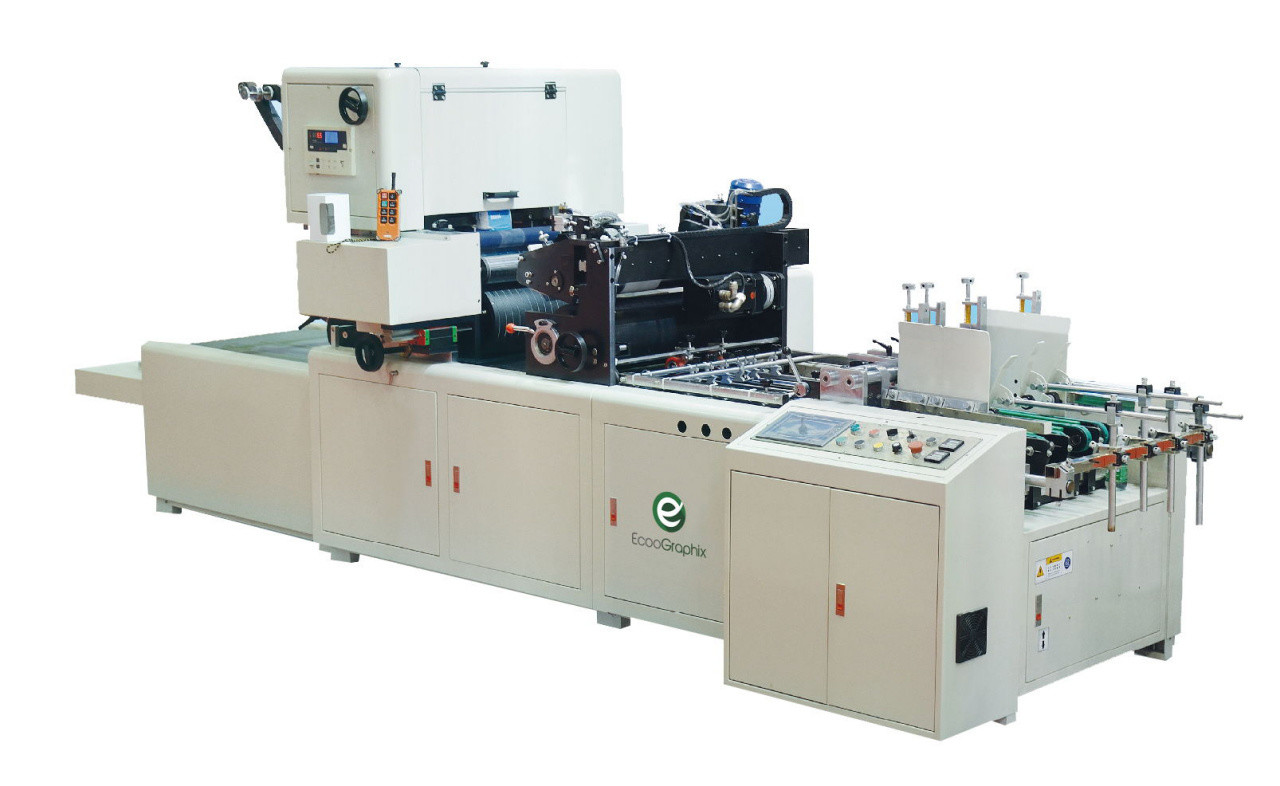

Machine de correction de la fenêtre RT-600

2. Détails
a. Collage de la section

Le collage de la section comprend le rouleau de colle plaqué par chrome, plat de séparation de colle, guide latéral et moule de collage
La section de collage peut être retirée facilement pour placer et nettoyer
Le plat de séparation de colle est réglable pour commander la quantité et le secteur de la colle
Si la machine s'arrête, le cylindre soulèvera le rouleau de colle et alors conduit par un autre moteur pour éviter la fuite de la colle
L'option de pré-font la table prête est disponible. L'opérateur peut installer le moule en dehors de la machine


b. Position et difficulté

La section de cessation est équipée des roues de chauffage indépendantes pour se plisser
Il y a un cylindre indépendant de chauffage par l'huile pour aplatir la feuille de plastique incurvée
Équipé du système faisant le coin de coupe commandé par le servo pour rendre la feuille de plastique lisse
Équipé du système de micro-ajustement


c. Conducteur

Équipé du système de alimentation de ceinture inférieure, la machine a le système de levage d'empilage et le système de levage de ceinture. La caractéristique du système de levage de ceinture est capacité de ce fait croissante à grande vitesse. La caractéristique du système de levage d'empilage est que la courroie de départ peut être courue sans interruption tandis que les boîtes peuvent passer par le système de levage empilage mobile ascendant/de haut en bas. Ce système de levage d'empilage est flexible dans capable d'alimenter différentes boîtes sans rayer les boîtes. Notre conception de système de alimentation est une technologie anticipée. Le conducteur de ceinture synchrone est équipé du système d'aspiration. À la chaîne ajustant la section là soyez quatre chaînes de alimentation.
Il y a une porte de alimentation au conducteur qui te permet d'ajuster le rail supérieur sans outil supplémentaire. Ce rail supérieur est fait d'acier plat et est relié à la partie moyenne du cadre. Ce système est fiable qui s'assurent que l'enregistrement du rail, du carton et de la chaîne est précis. Même lorsqu'il y a confiture sérieuse, la position est précise et vous pouvez employer le micro-ajustement pour vou'ajuster.

d. tangage

Des boîtes sont livrées de la section de collage à la section de raccordement de fenêtre par aspiration. L'aspiration est courue individuellement et enregistrée par le capteur. Quand il y a page blanche, la table d'aspiration descendra pour éviter le collage de la colle sur la ceinture. L'opérateur peut ajuster le volume d'air d'aspiration selon la taille de la boîte. Le cylindre d'aspiration est fait de matériel spécial. Il est lisse de sorte que la vitesse du tangage soit haute et il n'y ait aucune éraflure sur la feuille de plastique.
Quand le cylindre de couteau roule, il des intercrosses avec une autre barre fixe et par conséquent la coupure de couteau de la feuille de plastique comme des « ciseaux ». Le tranchant est plat et lisse. Le cylindre de couteau est avec le soufflement réglable ou le système d'aspiration pour assurer la feuille de plastique est raccordé sur la fenêtre de la boîte exactement.

e. la livraison

La ceinture à la section de la livraison est large. L'opérateur peut ajuster la taille de la ceinture et les produits finis sont alignés dedans
une ligne droite
La vitesse de la ceinture à la section de la livraison peut être ajustée comme même vitesse de la machine

Application
