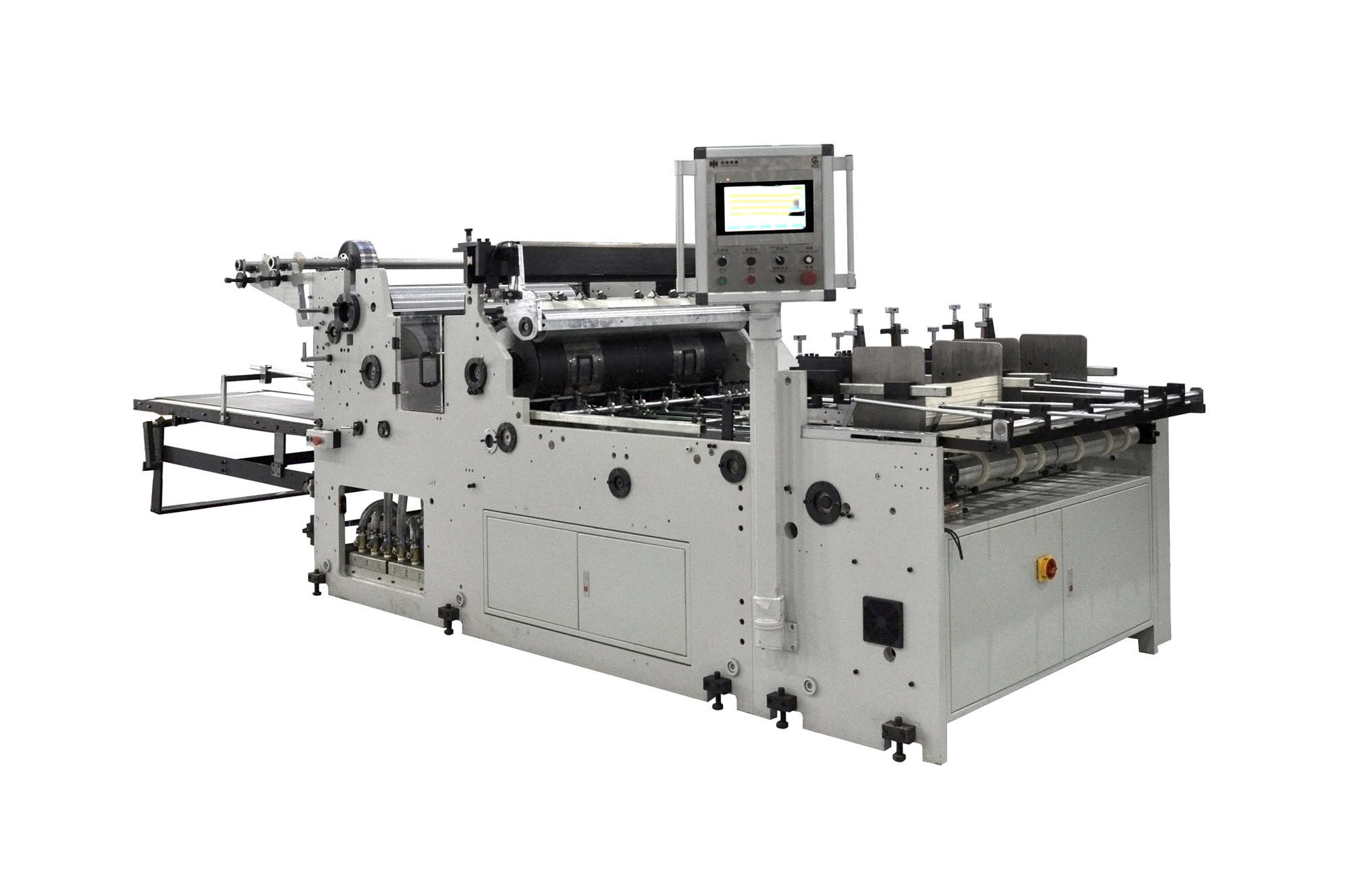

Machine automatique de Gluer de fenêtre de carton pour le film de PVC de boîte de papier de cadeau de tissu
avec le dossier Gluer
RT600
1. application

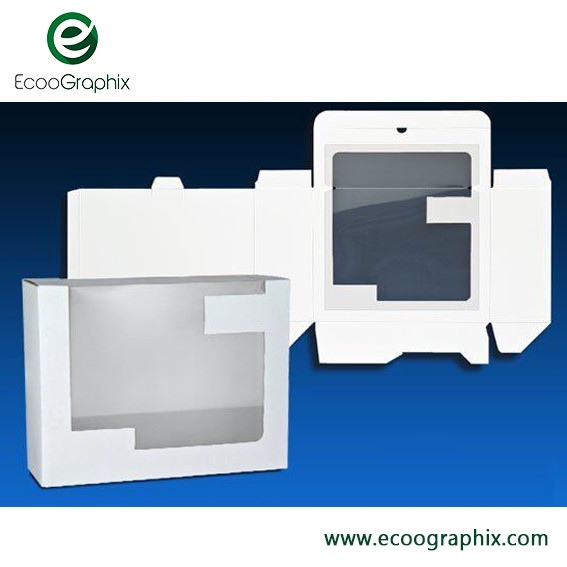

La machine de raccordement de fenêtre d'EcooGraphix RT600 est très utilisée dans le film raccordant pour être paquet avec ou sans la fenêtre de la boîte à vin, du boîte-cadeau, de la boîte de papier de soie de soie, de la boîte cosmétique etc. Elle peut également réaliser la fonction du papier collant, raccordement de film, coupe de film et collection de papier avant de plier des boîtes.
2. caractéristiques principales :
1) Complètement automatique avec la grande vitesse.
2) La section de collage peut être retirée facilement pour placer et nettoyer.
3) La section de cessation est équipée des roues de chauffage indépendantes pour se plisser.
4) Équipé du système de alimentation de ceinture inférieure, avec le choix de l'option qui empile le système de levage et le système de levage de ceinture.
5) Des boîtes sont livrées de la section de collage à la section de raccordement de fenêtre par aspiration.
L'aspiration est courue individuellement et enregistrée par le capteur.
Le cylindre de couteau est avec le soufflement réglable ou le système d'aspiration pour assurer la feuille de plastique est
raccordé sur la fenêtre de la boîte exactement.
6) La ceinture à la section de la livraison est large. L'opérateur peut ajuster la taille de la ceinture et les produits finis sont alignés dans une ligne droite
3. matériel de film :
Applicable pour CHOYER, PVC, pp, OPP, PE, Asha et même papier.
Il peut également être employé pour des films avec des effets spéciaux tels que le film léger, le film muet, le film instantané, le film couleurs, le film imprimé, le film UV de filtre et le film fluorescent.
4. Spécifications techniques :
| Modèle/spécifications | Machine de raccordement de la fenêtre RT-600 automatique |
| Taille de Max.Paper | (L) 600× (W) 520 |
| Taille de Min.Paper | (W) 80× (L) 100mm |
| Taille de Max.Window | (L) 400× (W) 400 |
| Taille de Min.Window | (W) 30× (L) 45mm |
| Épaisseur de papier | carton : 200gr/m2~2.000gr/m2 en carton ondulé : de l'épaisseur de micro-flute~6mm |
| Épaisseur de film | 0.03-0.2µm |
| Exactitude raide | (gauche/droit) ±0.5mm ; (dessus/bas) ±1mm |
| Taille de machine | (L) 4500× (W) 1500× (H) 1700 |
| Poids net | 3300kg |
| L'alimentation secteur a exigé | 3kw |
| Puissance de classement par taille de rouleau | 0.09kw |
| Puissance d'empileur de la livraison | 0.37kw |
1) Partie de classement par taille (collage) :
La section de collage comprend le rouleau de colle plaqué par chrome, le plat de séparation de colle, le guide latéral et le rouleau de moule de colle.
La section de collage peut être facilement retirée, il est facile de placer et nettoyer.
Le plat de séparation de colle est réglable pour commander le secteur et la quantité de colle.
En cas d'arrêt de machine, le cylindre soulèvera le rouleau de colle et alors la machine sera conduite par l'autre moteur distinct, pour éviter la fuite de la colle.
L'option de pré-font la table prête est disponible, opérateur peut installer le moule en dehors de la machine. Elle est commode et qui économise.
2) Partie de rassemblement de papier (empileur de la livraison)
La ceinture à la section de la livraison est large. L'opérateur peut ajuster la taille de la ceinture et les produits finis sont alignés dans une ligne droite.
La vitesse de ceinture peut également être ajustée pour être synchronisée avec la vitesse de machine.
3) pièce de conducteur (alimentation-papier)
La machine est équipée du système de alimentation de ceinture inférieure, avec le choix de l'option qui pilling le système de levage et le système de levage de ceinture.
La caractéristique du système de levage de ceinture est capacité de ce fait croissante à grande vitesse.
La caractéristique du système de levage pilling est que la courroie de départ peut être courue sans interruption tandis que les boîtes peuvent passer par système de levage pilling mobile ascendant/de haut en bas. Ce système de levage pilling est flexible dans capable d'alimenter différentes boîtes sans rayer les boîtes.
La conception de système de alimentation est une technologie anticipée. Le conducteur de ceinture synchrone est équipé du système d'aspiration. À la chaîne ajustant la section là soyez quatre chaînes de alimentation.
Il y a une porte de alimentation au conducteur qui te permet d'ajuster le rail supérieur sans outil supplémentaire. Ce rail supérieur est fait d'acier plat et est relié à la partie moyenne du cadre.
Ce système est fiable ce qui assurent l'enregistrement de tous, carton et la chaîne est précise.
Même lorsqu'il y a confiture sérieuse, la position est précise et vous pouvez employer le micro-ajustement pour vou'ajuster.
4) pièce de raccordement de fenêtre
Des boîtes sont livrées de la section de collage à la section de raccordement de fenêtre par aspiration.
L'aspiration est courue individuellement et enregistrée par le capteur. Quand il y a page blanche, la table d'aspiration descendra pour éviter le collage de la colle sur la ceinture.
L'opérateur peut ajuster le volume d'air d'aspiration selon la taille de la boîte.
Le cylindre d'aspiration est fait de matériel spécial. Il est lisse de sorte que la vitesse du raccordement soit haute et il n'y ait aucune éraflure sur la feuille de plastique.
Quand le cylindre de couteau roule, il des intercrosses avec une autre barre fixe et par conséquent la coupure de couteau de la feuille de plastique comme des « ciseaux ». Le tranchant est plat et lisse.
Le cylindre de couteau est avec le soufflement réglable ou le système d'aspiration pour assurer la feuille de plastique est raccordé sur la fenêtre de la boîte exactement.
