12000 stations de C/H 8 sellent la machine à relier piquante de livre
Le système piquant de selle de Stitchhero SH300 est le premier en Chine pour utiliser le contrôle de transmission shaftless, utilisant l'axe électronique pour remplacer l'axe mécanique de transmission, peut répondre aux besoins obligatoires les plus urgents des utilisateurs aujourd'hui, et fournit l'option de la production rapide et efficace pour l'attache des imprimés traditionnels.

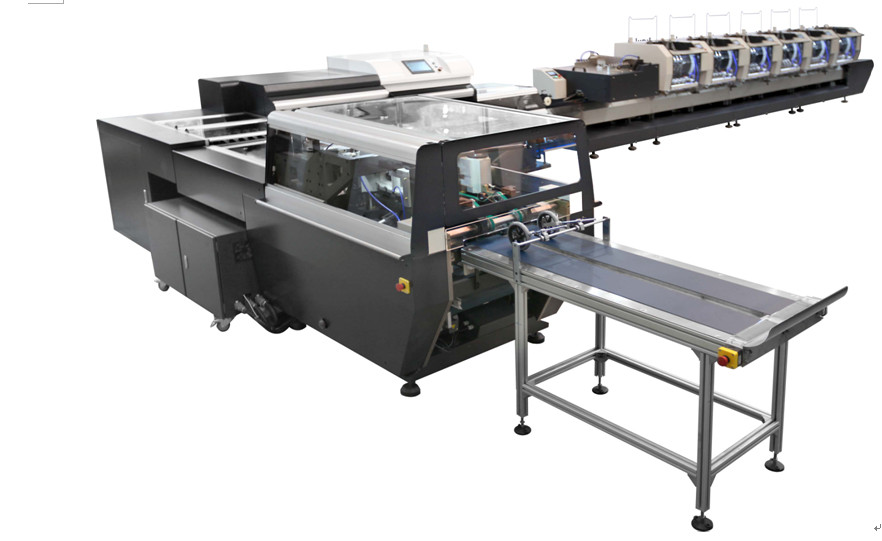

La ligne piquante de selle de Stitchhero SH300 se compose de machines simples suivantes : DY480 unité piquante, unité piquante du pliage ZYDY480, d'unité piquante, de livre QSD12, convoyeur SZQ480 linéaire et boîte de contrôle SH300 électrique de la selle DQ12 unité à trois de règlage.
Son processus fonctionnant est que les six machines autonomes de la machine sourcilleuse (qui peut être grimpée jusqu'à dix selon les besoins de l'utilisateur) assortissent automatiquement les signatures à la chaîne de collection de livres selon le numéro de page, et est assorti avec la couverture par le pliage et machine de page-pose.
| Caractéristiques | |||
| Modèle | Stitchhero SH300 | ||
| Taille de feuille de Max.untrimmed | D'une seule page : 480 x 320 millimètres ; Doubles pages : 480 x 320 millimètres | ||
| Taille de Min.binding | D'une seule page : 158 x 110 millimètres ; Doubles pages : 206x110mm | ||
| Taille de feuille de Max.trimmed | D'une seule page : 475 x 300 millimètres ; Doubles pages : 2x234x300mm | ||
| Taille de feuille de Min.trimmed | D'une seule page : 148 x 105 millimètres ; Doubles pages : 2x95x105mm | ||
| Épaisseur maximale de livre | 10 millimètres | ||
| Distance de Min.center de la vis deux | 45mm | ||
| Le fil a employé | 25# | ||
| Vitesse mécanique de maximum | 10000c/h | ||
| Alimentation d'énergie | Moteur principal : 15 kilowatts, pompe à vide 4KWx2 ; 3phase 380V, 50hz | ||
| Alimentation en air | 0.8Mpa, ³ /min, 11Kw de 1.2m | ||
| Poids | 7 tonnes | ||
| Dimension de machine | 10160 x 4750 x 1650 millimètres | ||
Le processus du travail est comme suivent :
1.Stack les signatures pliées sur les positions sourcilleuses.
la pompe 2.Air fournit l'air.
l'unité 3.Gathering transfère les signatures sur le livre transportant la chaîne automatiquement selon l'ordre de page.
4.Book donnant des transferts de chaîne les signatures dans l'unité piquante. En même temps, les signatures sont inspectées séparément page par page par l'intermédiaire de l'inspection de cellule photo-électrique, de l'inspection deflective d'inspection et d'épaisseur-mesure.
5.Transfer les livres unstitched avec la signature-fuite ou le signature-excédent dans le convoyeur de rebut et les livres piqués dans équilibrer l'unité.
les livres 6.Stitched sont équilibrés sur trois bords dans l'unité de règlage, et enregistrés par deux étapes des guides.
les livres 7.Trimmed sont livrés selon la valeur réglée du livre séparant la quantité.
