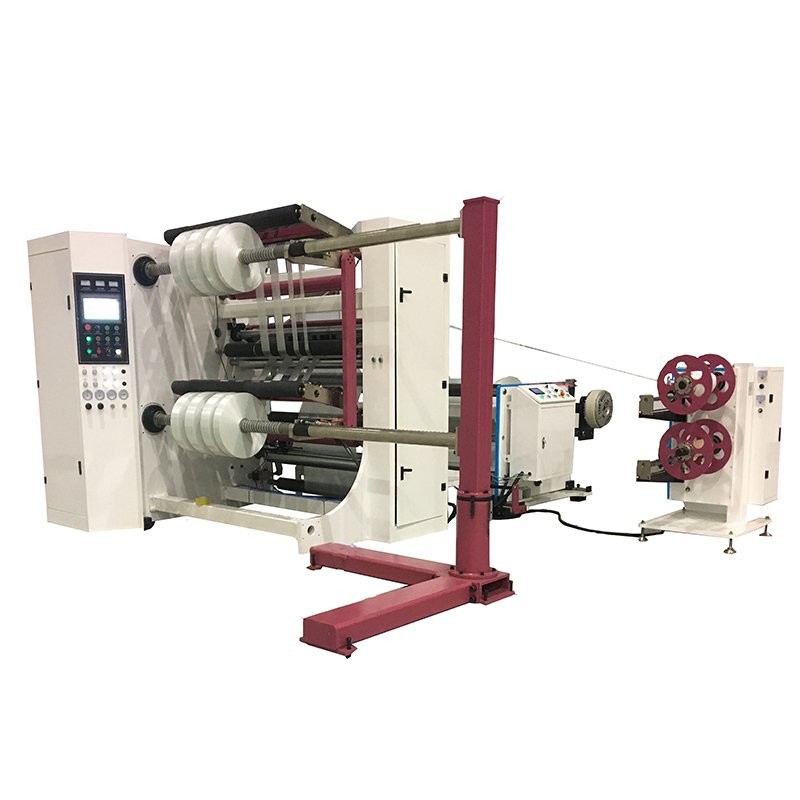

Petit pain de papier multifonctionnel fendant et machine de rebobinage avec le certificat de la CE
SLT1300F
Costumes d'EcooGraphix SLT-1300F à la fente du divers ultra-grand type matériel enroulé, tel que la feuille de plastique (PVC, OPP, ANIMAL FAMILIER, CPP), le papier, le papier en verre, le papier d'aluminium de papier d'aluminium-aluminium et, l'autocollant adhésif, les textiles non tissés, et d'autres matériaux enroulés fendant et se rebobinant.
Caractéristiques
- Il équipe d'un support hydraulique automatique de chargement de petit pain enorme, sa capacité de chargement est jusqu'à 3 tonnes ;
- La CPE (contrôleur de position de bord) peut guider le matériel de Web à la partie de fente d'une manière ordonnée ;
- Le déclencheur linéaire de précision balancera la gauche ou le droit de panneau de mur de machine à côté de la manière linéaire de guide, une fois que n'importe quelle déviation est détectée ;
- Les couteaux circulaires et les lames de rasoir sont facultatifs pour que vous coupiez différents matériaux ; La coupe de cisaillement de couteau circulaire est principalement pour les matériaux liés au papier de poignée, alors que la coupe de score de lames de rasoir est habituellement appliquée pour le traitement mince de feuille de plastique.
- Le type particulier est axe différentiel de frottement, un tel axe est particulièrement conçu pour les matériaux extérieurs inégaux et non doux.
- Le suppresseur électrostatique a pu être installé pour éliminer l'électricité statique.
- La machine équipe la détection automatique, la correction automatique, et le compte automatique de mètre.
- Il est également équipé du contrôle synchrone de conversion à double fréquence, du cheminement photoélectrique et d'un système de correction de bord.
Paramètres principaux :
| Modèle |
JT-SLT-1300F |
| Max. Unwinding Width |
1300mm |
| Max. Unwinding Diameter |
1000mm |
| Max. Rewinding Diameter |
800mm |
| Chaîne acceptable d'épaisseur |
50-800gsm |
| Max. Machine Speed |
300m/min |
| Axe de déroulement/de rebobinage |
3' “axe en expansion d'air (de 76mm) |
| Puissance évaluée |
18KW |
| Poids de machine |
2500kg |
| Dimensions hors-tout (L*W*H) |
3600mm* 2400mm *2000mm |
| Matériel d'application |
|
Toutes sortes de papier thermosensible, y compris le papier de fax, papier de caisse enregistreuse, papier d'atmosphère, médical
papier d'enregistrement, marques déposées auto-adhésives, films et ainsi de suite.
|
| Section de déroulement |
|
Dérouleur hydraulique de Ø Shaftless pour fixer 3' “6" “noyau qui plus de plus facile au matériel de chargement
Frein électromagnétique de Ø de Taïwan
- Contrôleur complètement automatique de tension
- Un ensemble de cellule photo-électrique à dépister la précision
|
| Fente de la section |
|
Coupeur de disque de Ø
Coupeur de Ø avec la base de lame réglable et mobile.
- Compteur de mètre
- Rouleau de banane qui peut éviter de recouvrir le problème complètement.
|
| Section de rebobinage |
|
Ø 0,5", 1" ou en tant que votre demande
La technologie extérieure de rebobinage de Ø, il adopte la méthode verticale pour presser le petit pain de rebobinage
Embrayage électromagnétique de Ø de Taïwan
- Technologie extérieure de rebobinage
- Unité automatique de coupe et de collage
|
| Unité de commande |
|
PLC et HMI de Ø Siemens d'Allemagne
Ø tous les paramètres sont montrés sur le moniteur
- Appareils électriques tous de basse tension de Schneider
|
| Déchets équilibrés |
|
Ø qu'il adopte le ventilateur pour souffler les déchets, la puissance de ventilateur est 0.75kw.
- Le tuyau de ventilateur est usage-plus résistant.
|
| Facultatif |
- Garde de sécurité pour le dispositif de fente.
- Brancher de secours le coin 4 de la machine.
- Emballage de la ligne
|
| Section de déroulement |
-3 » axe en expansion de rebobinage d'air (de 76mm)
- Automatique hydraulique chargement d'ascenseur-
- Correction ultrasonique pour obtenir la précision très haute
- Frein électromagnétique de Taïwan
- Contrôleur entièrement automatique de tension
- Rouleau d'équilibre qui ajustait l'étanchéité matérielle
|
| Fente de la section |
- Choix de coupeur de rasoir ou de coupeur de disque
- Assemblée de coupeur de disque adopter la came à verrouillage automatique
- Coupeur avec la base de lame réglable et mobile.
- Compteur de mètre
- Galet PRESSEUR qui contrôleur par le moteur principal.
|
| Section de rebobinage |
-3 » axes en expansion de rebobinage d'air
- Technologie de rebobinage de centre
- Bras de pression
- Embrayage électromagnétique de Taïwan
|
| Unité de commande |
- PLC et HMI d'Inovance
- Tous les paramètres sont montrés sur le moniteur
- Appareils électriques tous de basse tension de Schneider
|
| Bord de rebut équilibré |
- Ventilateur de déchets de bord avec le tube d'expulsion |
| Facultatif |
-6 » et 12" axes de déroulement
- Type support de Shaftless de déroulement.
- Axe différentiel de frottement pour le rebobinage.
- Type ultrasonique contrôle de position de bord (CPE)
- Garde de sécurité pour le dispositif de fente.
- Brancher de secours le coin 4 de la machine.
|
Comment la fente multifonctionnelle et la machine de rebobinage fait-elle travail ?
1. déroulement
L'étape de déroulement se compose pour dérouler le support sur lequel le rouleau de parent de papier est chargé et fixé.
Le support tient le petit pain autour de son axe central et lui permet de tourner.
Notre chargeuse résistante de papier a maintenir des mécanismes pour tenir le petit pain de papier enorme en place.
2. Fente
La tête de découpeuse se compose d'une série de tourner les coupeurs ronds de disque ou les rasoirs et elle fait la coupe du Web.
Les largeurs fendues désirées sont placées manuellement ou automatiquement selon le type de machine employé en variant les emplacements des couteaux sur la tête de découpeuse.
Les coupeurs ronds de disque peuvent être les disques tournants ou la charge statique.
Le type de coupeurs pneumatiques dépend de vos caractéristiques. La série de disque rond a coupé le Web du papier en tailles souhaitables.
La méthode de coupure est coupure de cisaillement. Les coupeurs ronds fond-placés d'un disque fonctionnent avec un coupeur rond supérieur de disque. Ils fonctionnent en tandem et produisent une coupe comme des ciseaux. Elle produit les coupes très propres très de haute qualité.
Il est important que vous vous assuriez que les coupeurs ronds de disque toujours sont bien placés et alignés. C'est d'éviter d'avoir les coupes inégales. Les coupeurs ronds émoussés de disque mèneront également aux bords inégaux.

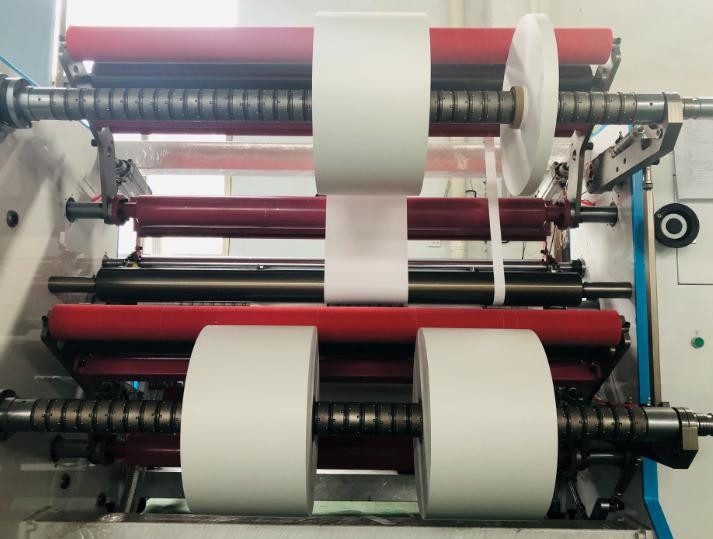

3. rebobinage
Les fentes sont rebobinées sur de plus petits noyaux sur le support de rebobinage à la longueur ou au diamètre désirée.
Ceci se produit de la tête de découpeuse. Les divers facteurs déterminent le type de bobinier à employer dans une condition donnée.
Les rouleaux qui sont après la tête de découpeuse de maintenir les sections de fente distinctes. C'est pendant qu'elles écrivent l'enroulement et empêchent la feuille de tisser dans les deux sens. Ceci se produit entre les petits pains adjacents dans l'ensemble de petit pain.
La machine de déchargement résistante est équipée d'un support hydraulique automatique de chargement de petit pain enorme. La capacité de chargement est jusqu'à 3 tonnes.
Le contrôleur de position de bord installé sur la machine résistante aide le guide le matériel de Web à la partie de fente d'une manière ordonnée.
