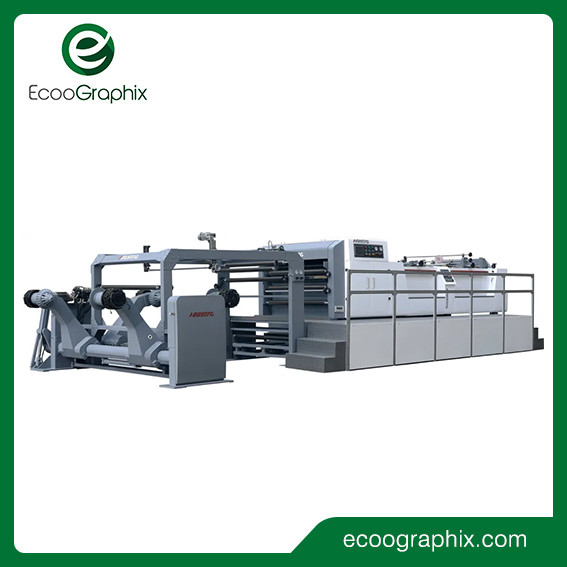

Précision servo EcooGraphix de impression à grande vitesse de coupeur de papier de feuille

Coupeur de papier de impression à grande vitesse de feuille de précision servo

Description de produit

Caractéristiques

- La découpeuse de Web de HSC appliquent la technique avancée à partir de la Grande-Bretagne
- La machine est transmise par le moteur servo.
- La vitesse de couper le papier est rapide et stable.
- L'ours de l'Allemagne et le couteau de coupe précis assurent la précision de coupure élevée.
- Contrôle d'interface d'ordinateur d'écran tactile, opération simple, structure raisonnable, supports d'anti-musique, pour assurer le papier lisse.
- Cette machine est la machine de développement de papier qui est très populaire dans l'industrie de l'imprimerie de fabrication et de papier et améliorera l'efficacité et l'avantage pour votre société dans une large mesure.

Spécifications

Modèle : Ecoo HSC-1400

Coupure du type : Le couteau haut a coupé réciproquement et le couteau de bas est fixé.

Gamme applicable de papier : 50-550g

Diamètre de papier maximal de petit pain : 1800mm

Largeur de papier-coupe de maximum : 1400mm

Gamme de longueur de coupe : 400-1450mm

Nombre de formulaire : feuille 2

Coupure de la précision : Longueur de coupe < 1000mm:="">1000mm

Vitesse de coupure maximale : 400cuts/min

Vitesse de coupure maximale de mètre : 300m/min

Taille d'empilement maximale de papier : 1500mm

Condition de source d'air : 0.8Mpa

Puissance de conception : 380V, 28kw, 3Phase, 50Hz

Poids brut : référence 13000kg

Taille de machine : 12000*4300*2400mm

Pièces de rechange de machine

1. Découpeuse simple à haute précision de couteau
2. système prismatique automatique d'ajustement pour le papier
3. système de papier de fente moyenne et de collecte des déchets
4. compte automatique et label insérant l'équipement (inscription de compte)
5. équipement de transport de papier
6. système de commande électrique
7. moteur d'entraînement
8. accessoire
9. support pneumatique de papier d'axe de double chaux (2 roulent le support)
10. système automatique de taqueur, support commandé d'empilage de papier de corde de moteur

Support d'Unwinded
Type : double type de bras pour le noyau 3" 6" 12" de papier bloc de rouleaux
2 déroule le type de collecte situé à l'arrière de la machine ont structurellement classé pour pouvoir tenir la bobine d'un poids approximativement 1500kgs. En haut et en bas les mouvements sont tous hydrauliques et sont directement commandés de la console par les sélecteurs qui commandent les vannes électromagnétiques.
Pression d'huile de commander le bras de papier avant et après se fermer et se déplacer et se soulever. Mouvement de levage capable de stable et de rapide, une opération plus simple et plus commode.

Coupure de l'unité
Sur le couteau la méthode britannique de coupeur pour réduire la charge et le bruit quand le coupeur pour prolonger la vie de coupeur.
Sur le rouleau de couteau le corps à la soudure en acier a donné la précision usinant, et l'ajustement d'équilibre dynamique, pour réduire effectivement la vibration et le bruit de l'opération ultra-rapide.
Sous le couteau : bloc de couteau avec le moulage intègralement moulé de fonte, précision usinant, bonne stabilité.
Le coupeur arrière : fait du couteau en acier spécial de précision traitant, lame de longue durée facilement réglable.

Contrôle électronique (le PLC de servo et de Siemens de Yaskawa)
Communication de processeur de TPC7062KS et de Yaskawa, principalement utilisée dans la production de la surveillance fonctionnante de statut d'équipement d'entrée de données, et indication d'alarme de défaillance du système. La série tournante conduit Yaskawa la société Yaskawa du JAPON que je conduis vite, basé sur la production des paramètres d'entrée d'interface homme-machine par le retour réel d'encodeur de rouleau de traction de vitesse et le positionnement précis.

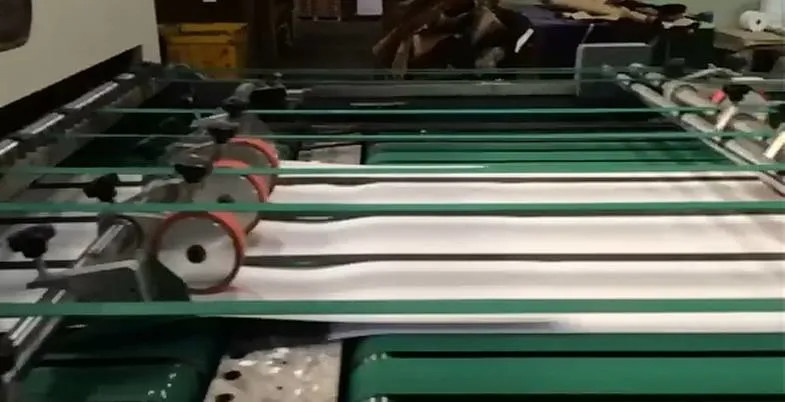

Le système de collection de convoyeur et de papier par le taqueur
Système de convoyeur avec la mult-étape : de la grande vitesse à vitesse réduite. Séparer d'abord le papier coupé rapidement, et alors recouvrent le papier, puis rassemblent et empilent le papier.
L'ascenseur a empilé les ensembles réglés de papier, la pile de papier à une taille considérable, qui est automatiquement abandonnée. La table d'empileur fait secouer à trois côtés la fonction de finition, le côté du moteur pour conduire le papier, le papier, des deux côtés par le taqueur de haute qualité de moteur pour ajuster l'amplitude du papier manuellement pour améliorer la simplicité et la sécurité de l'opération.

Dispositif bouclé
Le dispositif bouclé est dans le petit pain de papier avant de fendre le dispositif pour éliminer le dispositif de boucle ou de pli de petit pain, la stabilité de la tension de papier de petit pain. Le petit pain de papier traverse d'abord (au bord du petit pain) des composants dans le dispositif de déconvolution, les rouleaux sont petit pain de guide

Le nouvel anti dispositif de courbure
Enlevez effectivement la boucle du petit pain pour rendre le papier plus plat, plus favorisant la stabilité de papier de tension de petit pain.

Système d'ajustement de forme carrée (système prismatique automatique d'ajustement pour le papier) :
Ajustez la forme carrée du papier, notre ingénieur la fixera par une fois, et l'opérateur ne doit non rajuster.

Fente du couteau
Trois ensembles de fendre le couteau est employés pour équilibrer et fente de milieu.

Ajustez l'angle Automaticlly (le système de alignement de papier)
La précision du moteur pas à pas est commandée par la longueur de l'ajustement coupé de vis de précision l'inclination du groupe de couteau, d'assurer effectivement l'angle droit du bord de la coupe pure, réduisant le temps de rebut ajustez manuellement l'angle du taux d'erreurs et de l'ajustement.

Arrêt automatique de bourrage papier :
Ayez le capteur pour donner des signaux au système s'il y a n'importe quel bourrage papier se produire au convoyeur, et la machine cessera immédiatement d'épargner les papiers.

Machine de repérage automatique :
Avec le compte précis après l'insertion marquant, les opérateurs doivent seulement entrer sur l'interface homme-machine dans après que le nombre de papier, puisse être conforme aux arrangements à marquer la quantité de papier

La structure principale de machine (support de couteau et support de support)
Le mur principal de machine par l'analyse par éléments finis, l'analyse mécanique de vibration et l'optimisation du cadre, EMPLOIE la fonte nodulaire de haute qualité pour l'intégration de la conception, et par la précision usinant, perfectionnent le phénomène de résonance entre les composants de transmission, rendent l'opération plus stable, améliorent la durée de vie des pièces de rapport.

Système de guide web
Contrôle de qualité de processus strict, système de servocommande durable, exempt d'entretien, très bien traitant, réponse dynamique élevée, aucun amortissement, positionnement précis, réglable numérique de limite de conducteur. L'affichage peut être automatiquement placé pour dormir pour l'opération automatique, qui peut économiser l'énergie. Les visuels à grand écran en temps réel, et le statut courant de système est clair à l'intérieur.

Moteurs d'entraînement :
1. moteur servo et encodeur à C.A. pour le couteau croisé
2. moteur à courant alternatif et transformateur de fréquence pour le convoyeur à grande vitesse et le convoyeur à vitesse réduite
3. moteur à courant alternatif pour le support de empilage haut et vers le bas de papier
4. moteur à courant alternatif pour des taqueurs
5. le moteur à courant alternatif pour déroulent le support
6. moteur à courant alternatif pour rassembler le bord de rebut

Plus de détails

FAQ

1. Quels sont vos produits principaux ?
Nous Ecoographix est un fournisseur spécialisé des machines d'impression et des consommables. Nous couvrons chacun des deux impression numérique et impression offset,
y compris pré-comprimez, presse de pressroom et de courrier, en se concentrant sur l'impression de empaquetage et l'impression de livre.
Nous avons des centaines d'utilisateurs partout dans le monde. Nous avançons la haute qualité des produits de impression chinois pour se réunir diversifié imprimant des conditions.

2. Où est votre usine ?
Notre bureau de vente est à Hangzhou, une heure par chemin de fer à partir de Changhaï. Nos usines sont à Changhaï, Wenzhou, à Suzhou et Nanyang.

3. Quelle est votre garantie ?
Un an pour la machine et la tête d'impression si utilisation notre encre. Un an pour la machine seulement si n'employez pas notre encre.

4. Quel est le délai d'exécution ?
Habituellement 30 jours, et nous essayerons notre meilleur pour satisfaire vos exigences.

5. Que diriez-vous de l'installation et de l'appui après-vente de technicien ?
Notre ingénieur peut aller aider l'installation et fournir la formation nécessaire. L'acheteur devrait prendre les billets d'avion d'air et les frais administratifs ronds
et le coût local de logement. Tous les problèmes ou questions, nous serons à vos heures de la disposition 7x24.
