Machine à découper et à remonter du papier thermique en ligne ATM POS
Le nombre de points de contrôle doit être le même que le nombre de points de contrôle.
EcooGraphix T-1400FA est idéal pour découper divers matériaux enroulés ultra-grands, y compris des films plastiques (PVC, OPP, PET, CPP), du papier, du papier en verre, du papier en feuille d'aluminium, de la feuille d'aluminium, des autocollants adhésifs,les tissus non tissés et autres matériaux, assurant une découpe et un remontage précis.
Caractéristiques:
1) Le système de commande SIEMENS PLC et l'écran tactile fournissent un affichage de paramètres intuitif pour une configuration facile.et la machine fonctionne automatiquement.
2) Le système de chargement hydraulique sans arbre supporte une capacité de charge maximale de 3 tonnes.
3) Régulation de la tension de défilement facilitée par un frein électromagnétique de 20 kg/m2.
4) Les panneaux muraux de support, traités thermiquement et traités par CNC, garantissent l'absence de déformation au fil du temps.
5) Le rouleau d'équilibrage réglable en direction dans la section de dépliage maintient un contact étroit avec l'ensemble de la toile.
6) Les rouleaux de transmission d'équilibrage dynamique/statique assurent un bon fonctionnement.
7) Les couteaux circulaires supérieurs fixés par vis et les couteaux circulaires inférieurs fixés par un espaceur en aluminium garantissent une précision de coupe.
8) Le tucker automatique enfonce la queue de manière pratique, ce qui facilite le remontage rapide.
9) Le capteur de cellule de charge et le régulateur automatique de tension maintiennent une tension constante tout au long du fonctionnement.
10) Le compteur automatique arrête la machine lorsque la longueur prédéfinie est atteinte.
11) Le rouleau à bananes empêche les problèmes de chevauchement pendant le fonctionnement.
12) Équipé d'un interrupteur d'urgence pour des raisons de sécurité.
13) Le guidage de la toile facilité par un capteur de caméra numérique CCD ou une photocellule, assurant un alignement précis.
2.Paramètres principaux:
| Modèle |
Écoo-1400FA |
| Largeur maximale du site web parent |
Pour les véhicules à moteur |
| Max. Diamètre de la toile mère |
Pour les véhicules à moteur |
| Max. Diamètre de remontage |
300 mm |
| Min. largeur de fente |
15 mm |
| Vitesse maximale de la machine |
300 m/min |
| Le couple |
100 Nm |
| Type de dépliant |
3 ̊ arbre de dilatation à air |
| Arbre de remontage |
0.5 ̊, 1 ̊ sont disponibles (ou selon votre demande) |
| Le pouvoir |
20 kW |
| Voltage |
3 phases, 380 V, 50 Hz |
| Le poids |
4 000 kg |
| Dimension |
5500*2200*1880 mm |

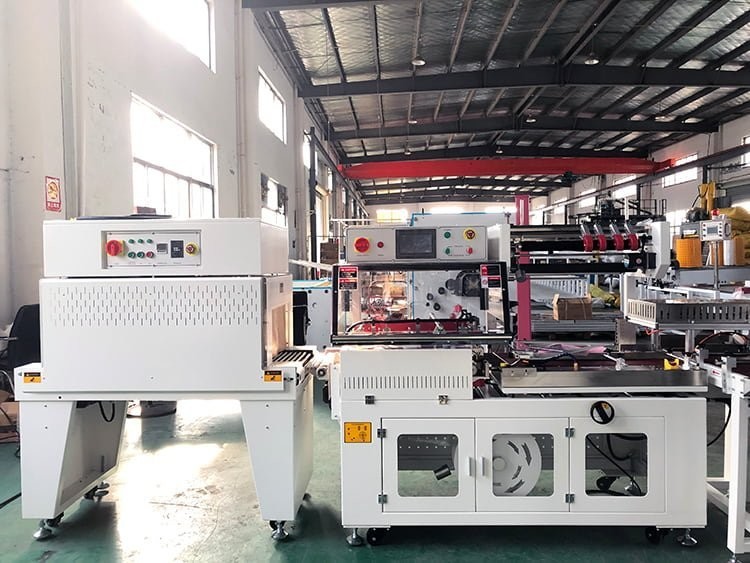

Ecoo-1400FA permet une production de papier thermique transparente, de l'alimentation du noyau à l'emballage des rouleaux, simplifiant ainsi le processus en une seule opération.
Avec Ecoo-1400FA, vous pouvez facilement produire 23 000 à 35 000 pièces de rouleaux de 57 mm x 50 mm en 8 heures, sans avoir besoin d'un opérateur dédié.
Pour vous donner une compréhension complète de la nouvelle ligne de production de papier thermique automatique Ecoo-1400FA, nous allons détailler son fonctionnement étape par étape.Vous pouvez voir la vidéo de démonstration sur YouTube pour référence.

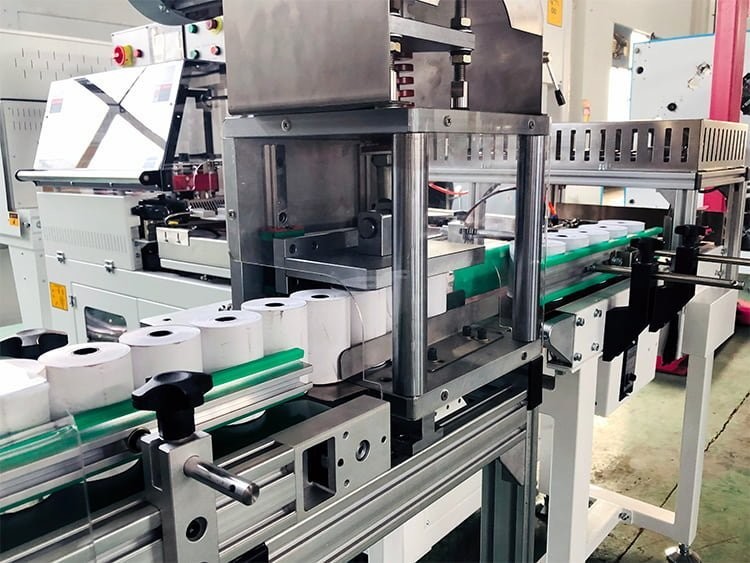

L'alimentation du noyau est automatisée à l'aide d'un alimentateur automatique du noyau. Il suffit de placer le noyau en plastique dans le bol à l'avance, et l'alimentateur du noyau le poussera de manière autonome sur le convoyeur de mise en scène du noyau.

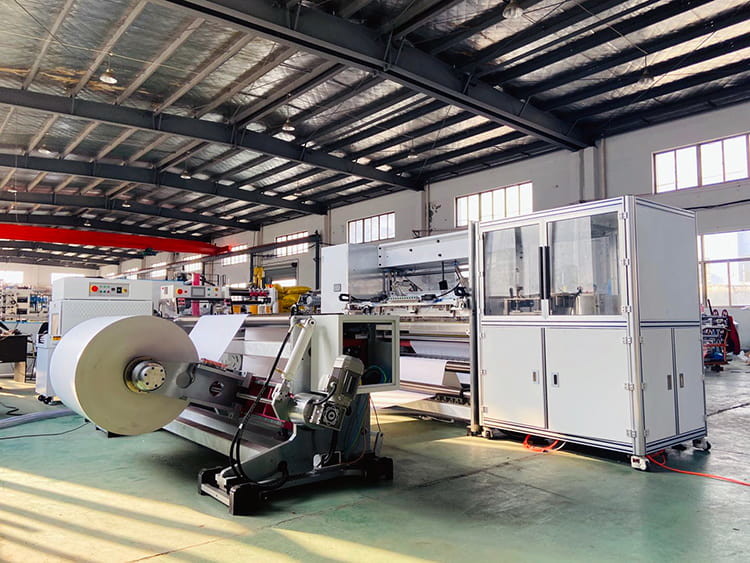

| Section de dépliage |
- Arbre de remontage à expansion d'air de 76 mm
-Système hydraulique de chargement automatique
-Correction par ultrasonspour obtenir la très haute précision
- Un frein électromagnétique de Taïwan.
- régulateur de tension entièrement automatique
-Rouleau d'équilibrequi servait à régler l'étanchéité du matériau
|
| Section de découpe |

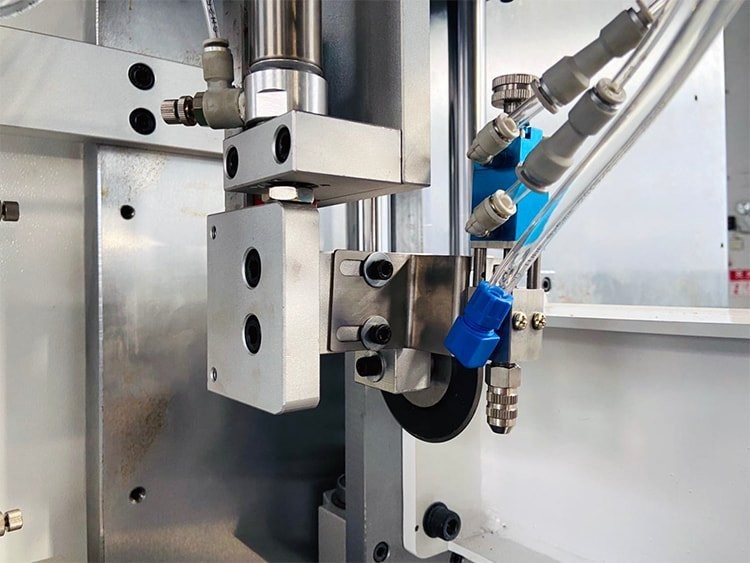

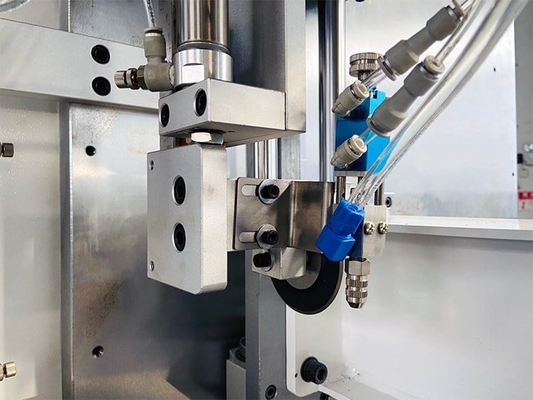

- Choix de coupeuse à rasoir ou à disque
- Disque Coupeur Assemblage adopter la caméra auto-verrouillage
- Coupeuse avec base réglable et mobile.
- Le compteur.
-Rouleau à NIPquel contrôleur par moteur principal.
|
| Section de remontage |
- 3 ‰ puits de remontage à expansion à l'air
- Technologie de remontage du centre
-Armure de pression
- L'embrayage électromagnétique de Taiwan.
|
| Section de contrôle |
- Inovation PLC et HMI
- Tous les paramètres sont affichés sur le moniteur
- Les appareils électriques basse tension sont tous de Schneider.
|
| Déchets coupés |
-Souffleur de déchets de bord avec tube d'expulsion |
| Optionnel |
- 6' et 12'
- Le type sans arbre.
- Faisceau différentiel de frottement pour le rebond.
- contrôle de la position de bord (EPC) par ultrasons
- Garde de sécurité pour le dispositif de coupe.
- Les interrupteurs d'urgence sur le coin 4 de la machine.
|
